Инструмент Создание точки-цели

Данный инструмент предназначен для построения проектной точки забоя (точки-цели).



Структурой базы геоданных WellTracking предусмотрено:

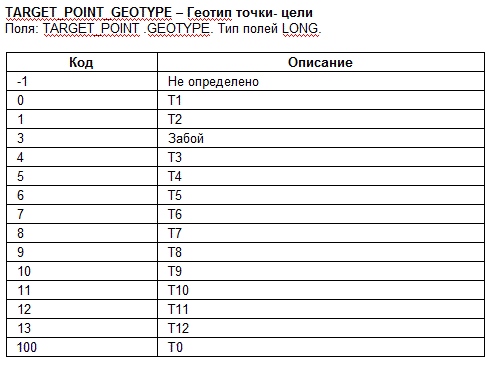

• 12 проектных точек-целей для построения проектного вертикального, наклонно-направленного и горизонтального ствола инструментом Создание точки-цели;
• 1 точка фактического забоя. Сведения по точке-цели с геотипом Забой могут быть получены только после бурения скважины и эта точка строится автоматически одновременно с вводом точек пластопересечений;
• 1 точка-цель с геотипом " Не определено".





Инструмент так же позволяет проводить нумерацию пилотных и аварийных стволов, которые можно создавать одновременно с созданием проектной точки-цели.



Для создаваемой точки-цели предусмотрена возможность создания зоны допуска вокруг проектного ствола и вводятся ограничения по глубинам пластов.



Размер зоны допуска вокруг точки-цели и проектного ствола задается в разделе Администрирование >Изменение конфигурации  > Редактирование объектов. По умолчанию установлена величина 200 м.



При построении точки-цели пользователь указывает пласт и может вручную подкорректировать его глубину. Критическая величина расхождения нового значения глубины пласта со значением, хранящемся в библиотеке пластов БГД WellTracking так же задается в разделе Администрирование >Изменение конфигурации  > Редактирование объектов. По умолчанию Величина допуска глубин пластов составляет 200 м.

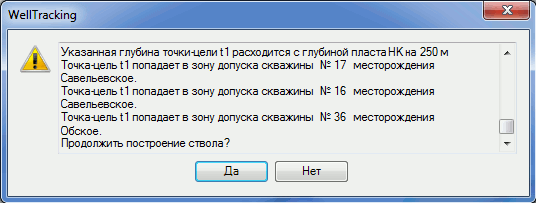

На Шаге 3. Задание точек-целей система будет проводить проверку соответствия установленным значениям и в случае ошибок ввода будет выдавать пользователю предупреждающее сообщение со списком точек-целей и величинами отклонений от дефолтных значений.





Для того чтобы создать в базе данных новый объект проектная точка-цель следует из ниспадающего меню WellTracking выбрать меню Редактирование скважин. В появившемся подменю следует выбрать пункт Создание точки-цели.





Выбор команды инициирует визард (мастер), через который производится установка параметров создаваемого объекта.


Создание точки-цели производится в несколько шагов:

Шаг 1. Задание параметров скважины.
Шаг 2. Задание параметров ствола.
Шаг 3. Задание точек-целей.
Шаг 4. Редактирование пользовательских атрибутов точки-цели.
Шаг 5. Общая информация.

Завершение процесса создания точки-цели будет сопровождаться соответствующим сообщением.




*****
