Инструмент Изменение конфигурации

Инструмент Изменение конфигурации предназначен для задания дефолтных параметров настройки инструментов WellTracking.

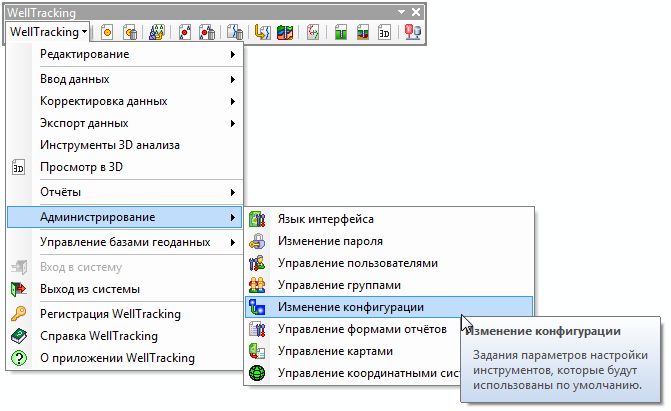

Для того, чтобы выбрать инструмент  Изменение Конфигурации, следует открыть пункт меню Администрирование и выбрать из него Изменение конфигурации.

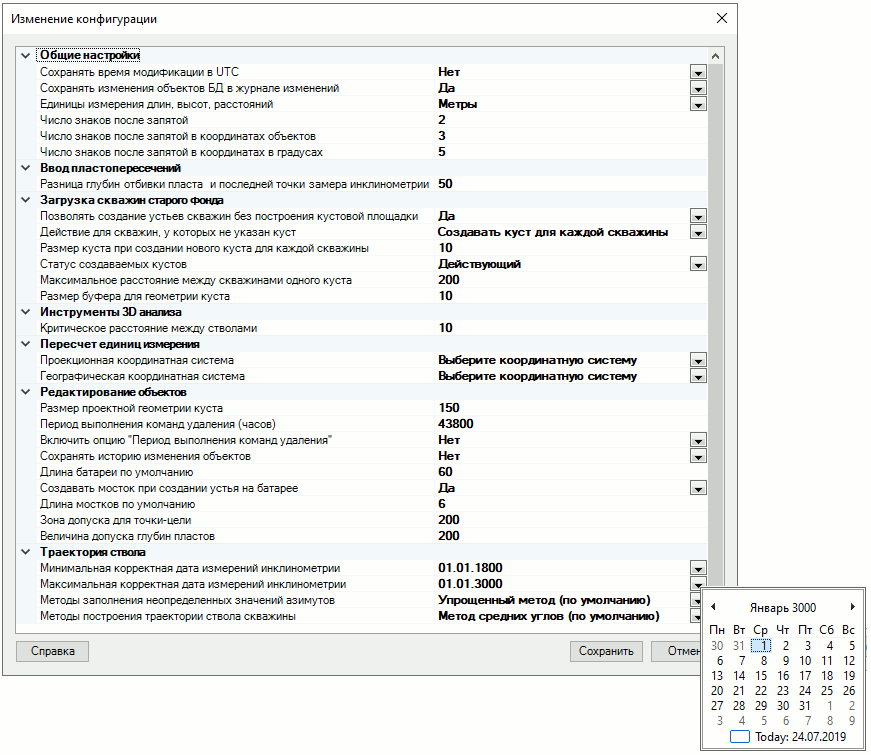

В открывшемся диалоговом окне измените содержание строк там, где это необходимо.



ОБЩИЕ НАСТРОЙКИ

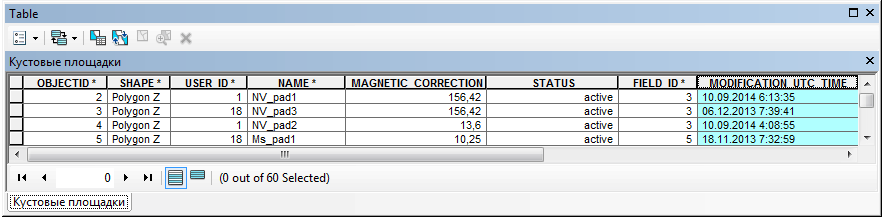

• Сохранять время модификации в UTC. Указание данного параметра позволит сохранить время создания и изменения объекта в соответствующем поле его  атрибутивной таблицы.





• Сохранять изменения объектов БД в журнале изменений. Данный параметр актуален только для пользователей, работающих с репликатором баз геоданных WellTracking.  Журнал изменений реализуется тремя таблицами: REPL_CHANGE_LOG, REPL_LINK_CHANGES и REPL_LINKS.  В  журнал заносятся записи обо всех операциях редактирования данных (создание, обновление, удаление). Эти записи используются для синхронизации нескольких баз данных приложения WellTracking.
• Единицы измерения длин, высот, расстояний - метры, футы.
• Число знаков после запятой - настройка выдачи результатов вычислений для инструментов 3D анализа, расстояний между точками-целями в инструменте Создание точки-цели и т.д.
• Число знаков после запятой в координатах объектов - настройка выдачи результатов вычислений для инструментов 3D анализа, координат XY для точек-целей, полученных кликом курсора по карте  и т.д.  (настройка для отображения в визардах).



Внимание! Настройка точности координат в Отчетах осуществляется непосредственно в диалогах инструментов Отчеты, а так же в шаблонах форм отчетов.



ВВОД ПЛАСТОПЕРЕСЕЧЕНИЙ



• Разница глубин отбивки пласта и последней точки замера инклинометрии. По умолчанию устанавливается значение 50 м (см раздел Инструмент Ввод пластопересечений)



ЗАГРУЗКА СКВАЖИН СТАРОГО ФОНДА



• Позволять создание устьев скважин без построения кустовой площадки: Да/Нет

• Действие для скважин, у которых не указан куст- выберите действие из предложенного списка: Пропускать скважины, Создавать куст для каждой скважины, Объединять близкие скважины в один новый куст;

• Размер куста при создании нового куста для каждой скважины - По умолчанию геометрия куста - квадрат со стороной 10 м;

• Статус создаваемых кустов - список статусов кустовой площадки сформирован в соответствии с доменными значениями: Проект, В бурении, Действующий, Ликвидированный, Неизвестный (см раздел Схема базы геоданных приложения WellTracking);

• Максимальное расстояние между скважинами одного куста по умолчанию установлено 50 м;

• Размер буфера для одного куста - по умолчанию установлено 10 м.



ИНСТРУМЕНТЫ 3D АНАЛИЗА



• Инструмент Критическое расстояние определяет пересекаются ли два указанных ствола и на какой глубине они находятся на критическом расстоянии друг от друга. По умолчанию устанавливается интервал 10м (см раздел Инструмент Критическое расстояние).



ПЕРЕСЧЕТ ЕДИНИЦ ИЗМЕРЕНИЯ  Настройка данного параметра является обязательной!



Данный параметр введен с целью предотвращения ошибок, связанных с трансформацией данных из одной координатной системы в другую, например, в случае, когда у пользователя данные хранятся в БГД в одной системе координат, а карта сделана в другой.



Он актуален при работе с инструментами группы Отчеты, Ввод пластопересечений и др.



Проекционная и Географическая координатные системы  вводятся в БГД WellTracking пользователем при помощи инструмента Управление координатными системами (группа инструментов Администрирование).



РЕДАКТИРОВАНИЕ ОБЪЕКТОВ


• Размер проектной геометрии куста: Этот параметр впоследствии будет параметром по умолчанию для построения кустовых площадок команды Редактирование куста - Создание куста. Он задает размер стороны квадрата, являющегося проектной геометрией куста. По умолчанию установлена сторона квадрата 160 м.



• Период выполнения команд удаления: время, за которое оператор, создавший некорректный объект, может его удалить. После превышения этого периода команды удаления выполняет администратор системы. По умолчанию устанавливается период, равный 1 часу с момента создания объекта.



• Включить опцию "Период выполнения команд удаления" - Да / Нет.



• Сохранять историю изменения объектов - Да / Нет.



• Длина батареи по умолчанию равна  0,40* размера стороны квадрата проектной геометрии куста. Данный параметр применяется при работе инструмента Создание батареи.



• Длина мостков по умолчанию составляет 0,10* длины батареи. Данный параметр применяется при работе инструмента Создани батареи.



• Создавать мосток при создании устья на батарее – это параметр по умолчанию, указан в диалоге Геометрия мостка, инструмент Создание устья.



• Зона допуска для точки-цели - это величина буферной зоны около проектного ствола и его точек-целей и она составляет по умолчанию 200 м. Данный параметр используется при работе инструментов Создание точки-цели и Обновление точки-цели.



• Величина допуска глубин пластов - это величина буферной зоны по кровле пласта, которая используется при пользовательском редактировании глубины пласта при создании или обновлении положения точки-цели. По умолчанию предлагается величина 200 м.



ТРАЕКТОРИЯ СТВОЛА



• Минимальная и Максимальная корректная дата для измерений инклинометрий: Задание крайних дат при введении данных инклинометрии (см. разделы Ввод данных инклинометрии и Журнал инклинометрии).



• Методы заполнения неопределенных значений азимутов - Иногда в замерах траекторий стволов часть колонки Азимут заполняется неопределенными значениями.  WellTracking предлагает 2 способа заполнения таких интервалов: Упрощенный метод (по умолчанию) и Расширенный метод. Более подробную информацию о методах вы сможете найти в разделе Ввод инклинометрии.



• Методы построения ствола скважины: приложение WellTracking предлагает пользователю выбрать один из трех методов построения траектории ствола. Это Метод средних углов (установлен по умолчанию), Метод расчета по радиусу кривизны, а так же Балансный тангенциальный метод.



Внимание! Параметры, установленные по умолчанию, использовались в WellTracking в версиях ниже 5.0.



Для сохранения введенных параметров нажмите на кнопку Сохранить. Система выдаст окно с подтверждением о сохранении изменений.





Выход из диалога осуществляется нажатием на кнопку Закрыть.









*****
