Инструмент Критическое расстояние
Инструмент Критическое расстояние определяет пересекаются ли два указанных ствола и на какой глубине они находятся на критическом расстоянии друг от друга.
-
Из предложенного списка выберите ту систему координат СК, в единицах которых вы будете работать.
-

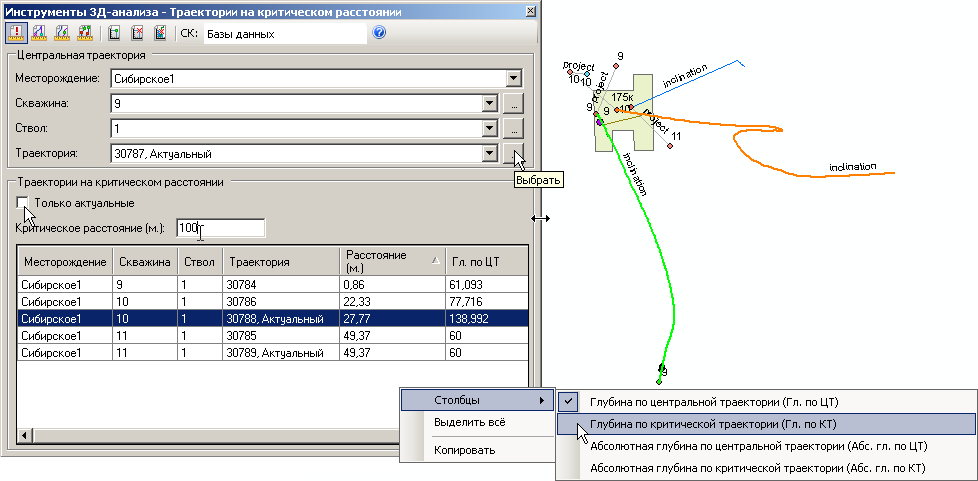

Задайте параметры Центральной траектории (траектория, для которой проводится анализ, относительно которой будут проводиться расчеты). Траекторию можно задать из списков либо щелчком курсора на карте по нужной кривой. Траектория подсветится зеленым цветом. В текст-боксе Траектория будет указан OBJECTID траектории из таблицы WELLBORE_GEOMETRY и ее статус.
-
Активное условие Только актуальные покажет в таблице результатов только активные геометрии стволов, находящиеся на критическом расстоянии от центральной траектории.
-
Критическое расстояние задается администратором системы в разделе Администрирование> Параметры конфигурации. По умолчанию оно составляет 100 м. Однако, пользователь сам может изменять этот параметр вручную в текст-боксе Критическое расстояние.
Для столбцов таблицы результатов анализа предусмотрена сортировка значений.
Пользователь может выделить в таблице результатов строку и соответствующая траектория подсветится на карте оранжевым цветом.
Правый клик мыши по выделенной строке вызывает контекстное меню с опциями Столбцы, Выделить все и Копировать.
-
Опция Столбцы позволяет вводить дополнительные поля в таблицу результатов. В этих столбцах будет указаны глубина по стволу и абсолютная глубина по Центральной траектории и по траекториям, находящимся на критическом расстоянии от нее. Выставьте флажок у нужных пунктов и соответствующее поле появится в таблице результатов.
-
Выбор опции Выделить все позволит выделить все строки в таблице результатов. На карте соответствующие объекты будут показаны оранжевым цветом.
-

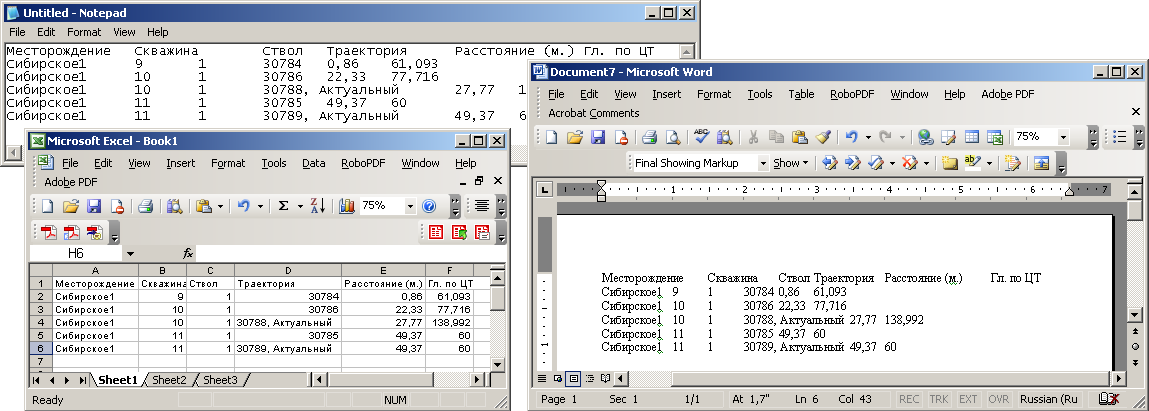

При помощи опции Копировать вы копируете значения в выделенных строках таблицы в буфер обмена и затем поместить эти данные в текстовый редактор Notepad или программы Word и Excel.
*****
