Шаг 4. Создание геометрии куста.

На этом этапе создаётся проектная геометрия куста. Проектной геометрией куста по умолчанию является квадрат с центром в точке, задаваемой пользователем.



Длина стороны квадрата устанавливается Администратором  и хранится в настройках Приложения (см. раздел Администрирование. Команда Изменение конфигурации ).



Условие Ввод в системе координат карты позволяет вводить координаты в системе координат карты, которая может отличаться от СК базы геоданных. Если флажок не выставлен, то координаты объекта будут автоматически перепроецированы в систему координат базы геоданных.

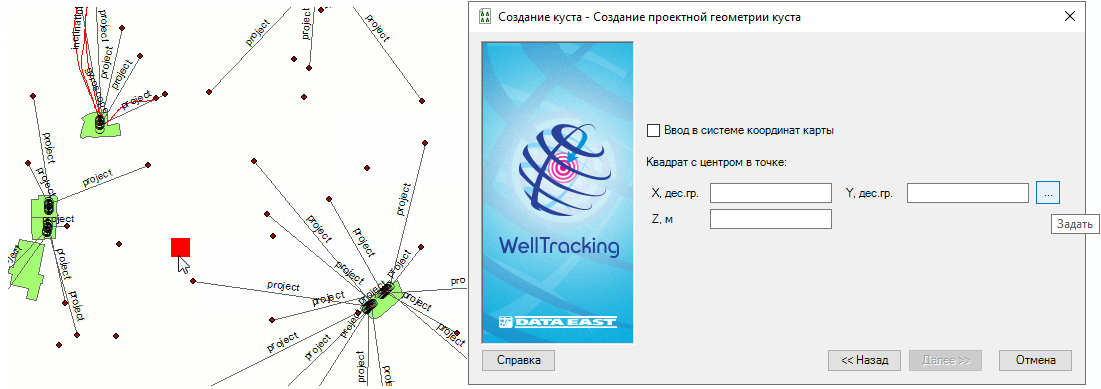

Для создания проектной геометрии куста в появившемся диалоговом окне нажмите кнопку Задать и далее на карте укажите предполагаемый центр куста. Строки  X , Y заполнятся значениями координат центральной точки квадрата.



Значение координаты Z (альтитуда куста) пользователь вводит сам вручную.



По кнопке Далее перейдите к заключительному шагу создания куста.



Чтобы вернуться к заданию статуса куста нажмите кнопку Назад.



Кнопка Отмена закроет инструмент создания куста.







*****
