Шаг 3. Задание точек-целей



Условие Ввод в системе координат карты позволяет вводить координаты в системе координат карты, которая может отличаться от СК базы геоданных. Если флажок не выставлен, то координаты объекта будут автоматически перепроецированы в систему координат базы геоданных.

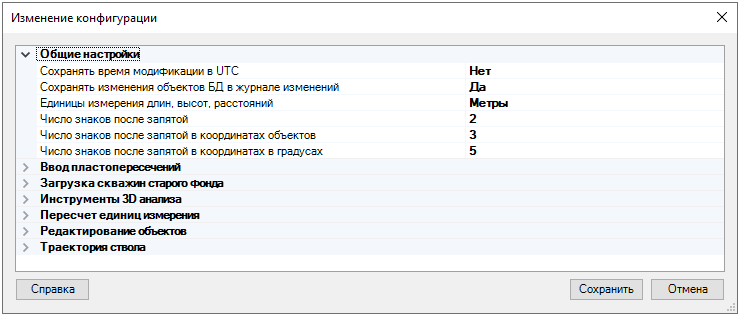

Точность настроек координат будет определять точность положения курсора на карте, особенно, если вы работаете в географической системе координат. Обратитесь к диалогу Изменение конфигурации для изменения дефолтных настроек:





На этом этапе следует ввести координаты X, Y точки-цели и выбрать пласт из соответствующего списка библиотеки пластов БГД для определения Z.



Задать координаты X, Y точки-цели можно тремя способами:



1. Координаты могут быть введены вручную в соответствующие поля;

2. Координаты могут быть заданы указанием курсора положения точки на карте. Режим выбора включается нажатием специальной кнопки справа от полей координат.



3. Координаты X, Y могут быть так же получены и из слоев карты, имеющих точечную геометрию. Для этого нужно курсор, которым можно указать расположение точки-цели на карте, следует растянуть в рамку и подхватить нужную точку из слоя точек с карты.

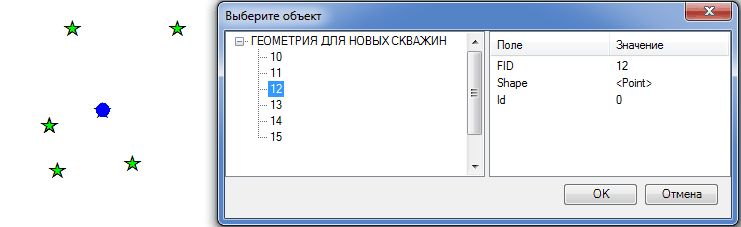

Если в рамку попадет несколько точек, то необходимую можно выбрать из таблицы Выберите объект. Выделенная строка в таблице подсветит точку на карте.





Нажмите на ОК таблицы Выберите объект и строки X, Y диалога Задание точки-цели заполнятся автоматически.

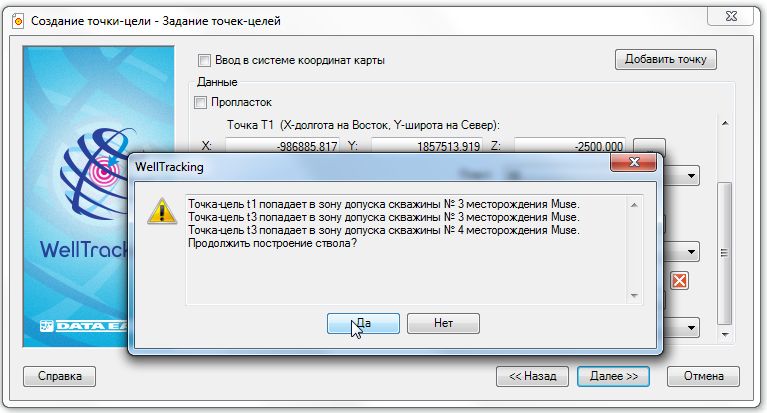

Координата Z точки-цели определяется глубиной кровли пласта, который пользователь выбирает из соответствующего списка. Это значение можно корректировать вручную. Однако, если это значение будет отличаться от дефолтного, система выдаст предупреждающее сообщение. Настройка значений по умолчанию осуществляется в разделе Администрирование >Изменение конфигурации  > Редактирование объектов.

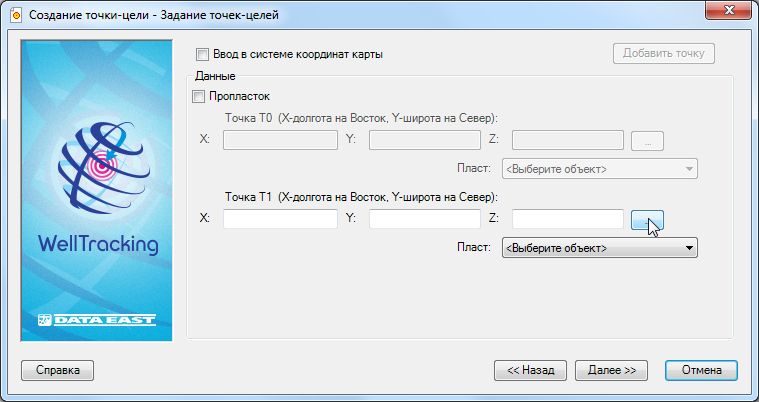

• Для вертикальной скважины пользователем задается одна точка Т1 с координатами X, Y, Z .

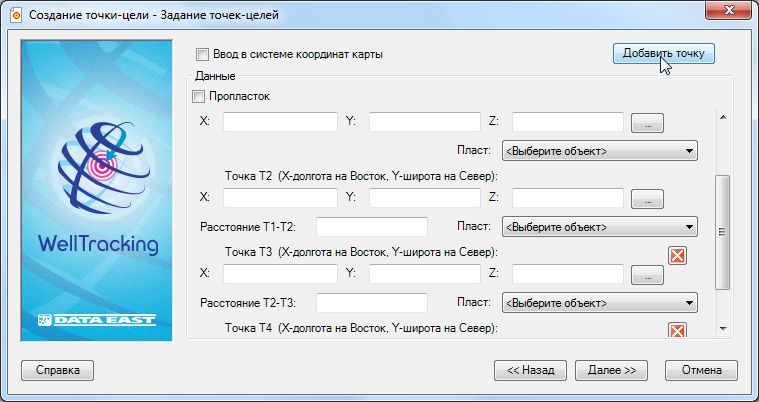

• Горизонтальный тип ствола по умолчанию задается координатами точек Т1и Т2. Опция Добавить точку позволит пользователю последовательно добавить еще до 10 дополнительных точек-целей, до  Т12. Расстояние между всеми точками-целями рассчитывается автоматически. Однако пользователь может вручную ввести длину горизонтального участка ствола  по вектору Т1 - Тn.

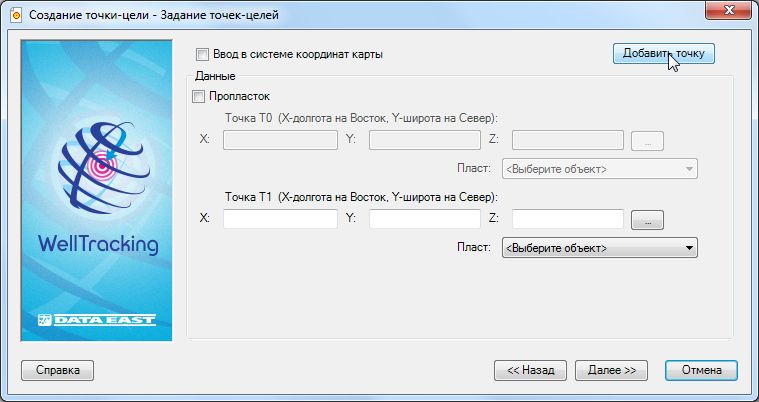

• Для создания наклонно-направленного ствола пользователь должен указать положение точки-цели Т1 курсором на карте или вручную ввести ее координаты. Координата Z определяется глубиной пласта и выставляется автоматически. Если для задания данного профиля одной точки не достаточно, то воспользуйтесь опцией Добавить точку. Пользователь сам вручную может откорректировать значения координат X, Y, Z, а так же расстояние между точками-целями.





Если необходимо, между устьем и точкой Т1 можно указать дополнительную точку Т0 (вход в пропласток). Такую точку Т0 можно указать для всех типов стволов.



Если вы хотите вернуться на шаг задания типа ствола скважины - нажмите кнопку Назад.



Чтобы продолжить построение точки-цели,  нажмите кнопку Далее.



Кнопкой Отмена закрывается мастер построения точки-цели.







*****
