Инструмент Загрузка скважин старого фонда
Инструмент предназначен для ввода данных по устьям из текстовых файлов в базу данных WellTracking. Пройдя по этой ссылке, вы сможете ознакомиться с примерами форматов данных, с которыми работает WellTracking.
Инструмент осуществляет массовую загрузку замеров инклинометрии, отстраивает кустовые площадки, устья и геометрии стволов, за исключением проектной геометрии. Если устья попадают в существующий куст, то они будут автоматически к нему привязаны.

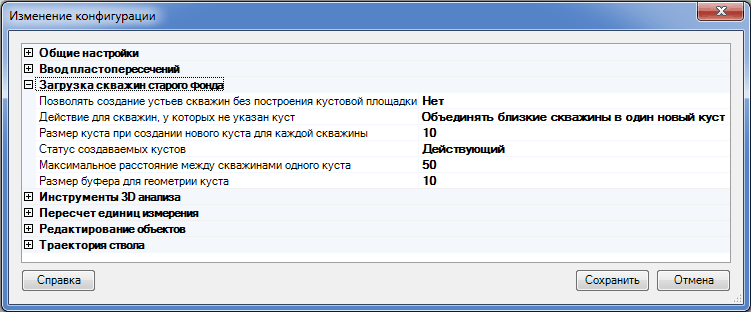

Для автоматического создания кустовой площадки вам необходимо заполнить соответствующие параметры в диалоге Изменение конфигурации (группа команд Администрирование). По умолчанию Состояние куста будет Проект. Изменить его вы сможете или в диалоге Изменение конфигурации или же при помощи инструмента Обновление куста (Шаг 3).
Бывают случаи, например, при разведочном бурении, когда кустовую площадку строить не нужно. В таком случае установите "Да" в условии Позволять создание устьев скважин без построения кустовой площадки. Тогда настройки, касающиеся построения куста, работать не будут.
При обработке данных инклинометрического замера по умолчанию используется метод средних углов в соответствии с Инструкцией по маркшейдерским и топографо-геодезическим работам в нефтяной промышленности РД 39-0147139-101-87. Однако, у пользователя есть возможность выбрать и другие методы, в частности, Метод расчета по радиусу кривизны, или же Балансный тангенциальный метод.
Для построения траектории ствола в WellTracking из файла замера вам понадобятся такие данные: глубина, угол, азимут и магнитная поправка. Иногда в замерах траекторий стволов часть колонки Азимут заполняется неопределенными значениями. WellTracking предлагает 2 способа заполнения таких интервалов:
-
Упрощенный метод (установлен по умолчанию);
Для того, чтобы выбрать один из методов построения ствола скважины вам следует обратиться к разделу Администрирование > Изменение конфигурации > Траектория стволов.

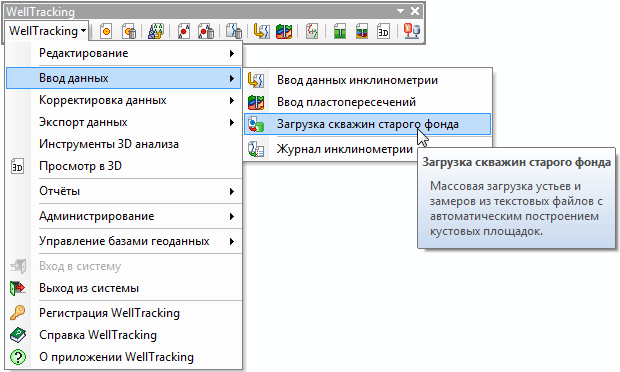

Инструмент Загрузка скважин старого фонда вызывается из меню команд Ввод данных.
Для работы Загрузчика скважин старого фонда вам потребуется файл с координатами устьев скважин. Он может быть таблицей MS Excel или файлом в формате *. txt. В обоих случаях загружаемый файл должен содержать следующие сведения:
• Номер скважины;
• Координаты X (долгота на Восток), Y (широта на Север);
• Координата Z устья (необязательный параметр).
-

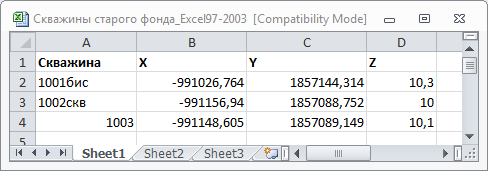

Ниже приведен пример таблицы в формате MS Excel. Наличие "шапки" в таблице является необязательным.

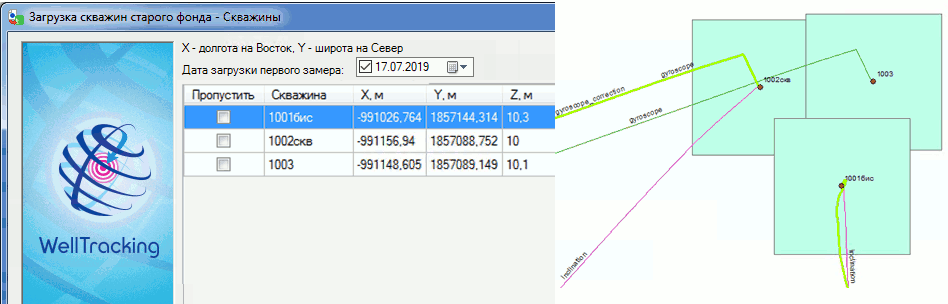

На карте русскоязычная кодировка в номерах скважин будет сохраняться.
- Если вам необходимо ввести координаты устьев архивных скважин в текстовом формате, то для сохранения русской кодировки в названиях необходимо создать текстовый файл в кодировке DOS(CP866) , в котором скважине соответствует одна строка, значения разделены пробелами, а десятичный разделитель в числах - точка или запятая.
Подсказка: один из вариантов создания файла в формате DOS:
-

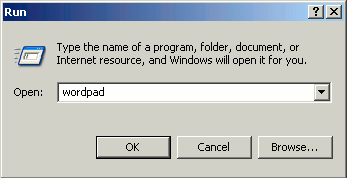

Запустите программу wordpad (Start > Run>в строке Open написать wordpad и нажать OK).
-

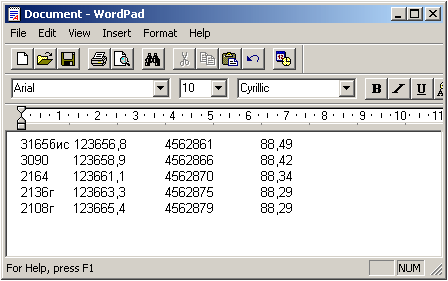

Создайте файл с координатами устьев скважин.

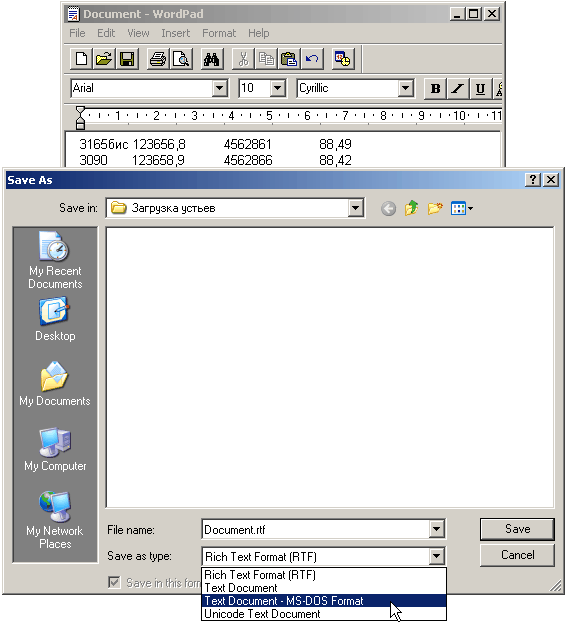

- Сохраните ваши данные в формате MS-DOS
Ввод архивных данных осуществляется в два действия:
Шаг 2. Выбор скважин для загрузки.
Завершение процесса загрузки скважин будет сопровождаться соответствующим сообщением системы.
Удаление скважин старого фонда
Для удаления скважины старого фонда с траекториями стволов необходимо воспользоваться операцией Удаление устья.
*****
