Шаг 2. Выбор скважин для загрузки.

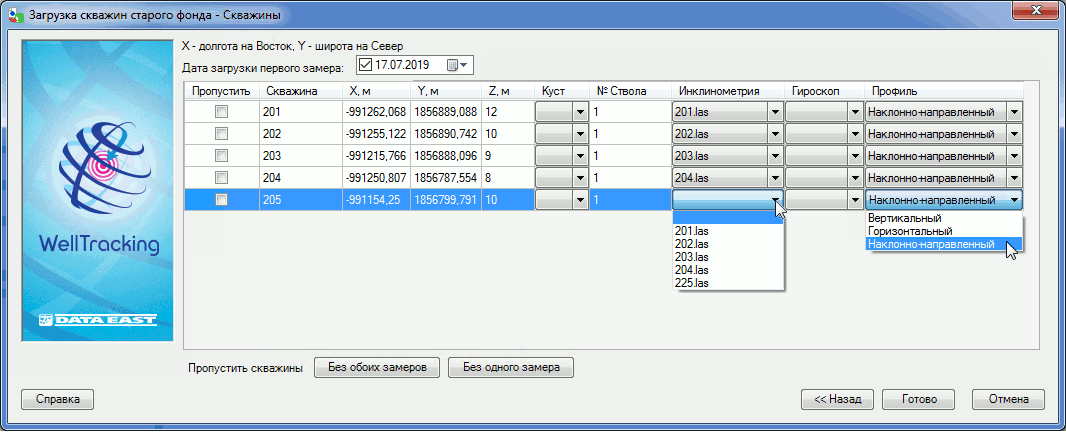

Диалоговое окно шага 2 заполняется автоматически в соответствии с загруженным текстовым файлом координат устьев, т.е. заполнятся поля Скважина, X, Y, Z. № Ствола так же проставляется автоматически.





Пользователь имеет возможность не обрабатывать скважины, имеющие ошибочные данные. Для этого ему нужно в соответствующих строках выставить флажок в поле Пропустить.



Если в названии файла замера будет стоять номер устья скважины, то колонки Инклинометрия и Гироскоп заполнятся автоматически, в противном случае ему придется вручную выбирать подходящий замер из соответствующих списков.



Опция Без обоих замеров позволяет пользователю не отстраивать устья, у которых нет замеров инклинометрии и гироскопа.



Все скважины, имеющие хотя бы один замер (или гироскоп, или инклинометрию) удаляются при помощи кнопки Без одного замера.



Пользователь из списков выбирает замеры по Инклинометрии и Гироскопу, меняет Профиль ствола  и запускает работу загрузчика нажатием на кнопку Готово.



После окончания процесса загрузки будет система выдаст сообщение:

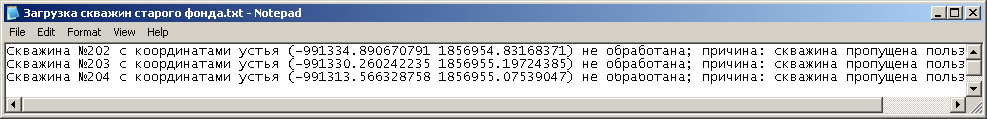

В папке с файлами координат будет образовываться *.log - файл, содержащий список скважин, не прошедших обработку. Если загрузка скважин прошла полностью, то *.log - файл образовываться не будет.





База данных пополнится новыми объектами слоев Геометрия ствола (WELLBORE_GEOMETRY) и Устья (WELL).

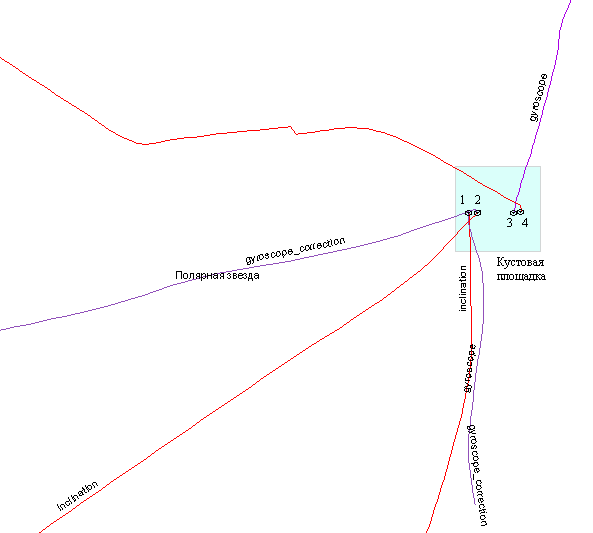

При наличии предварительно созданной кустовой площадки вы получите следующий результат:

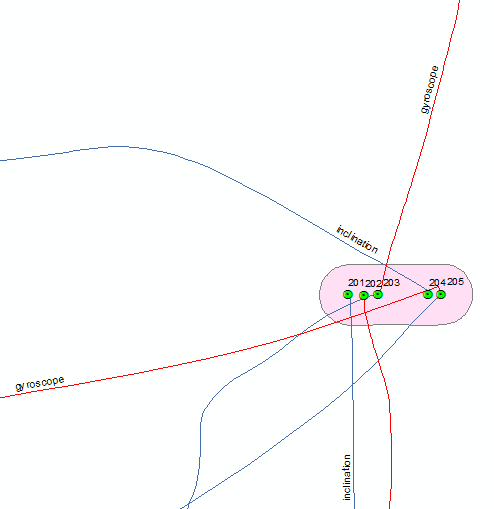

В случае отсутствия кустовой площадки Загрузчик скважин вам ее создаст автоматически:











*****
