Шаг 1. Выбор месторождения.

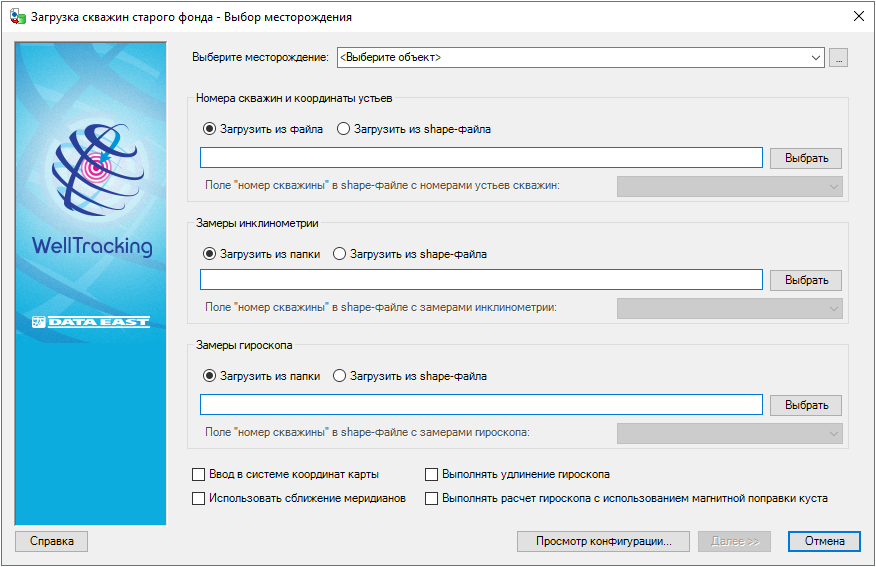

Для загрузки скважин нужно ввести в визард папки с данными по этим скважинам. Для этого заполните следующее диалоговое окно.





• Выбор месторождения осуществляется из списка месторождений базы данных, Если вы знаете на какой кустовой площадке будут находиться загружаемые устья, вы можете нажать на кнопку Выбрать и щелкнуть курсором по этому кусту. Имя месторождения определится автоматически.

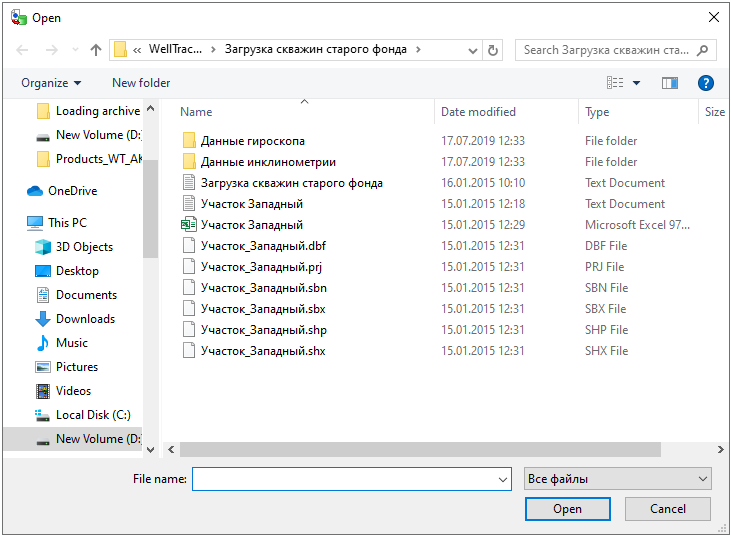

• Файл с номерами скважин и координатами устьев вводится через опцию Выбрать, открывающей стандартное окно Open.

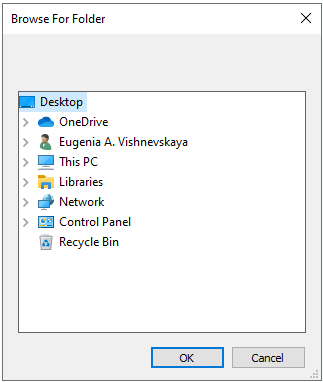

• Папки с файлами инклинометрии и гироскопа так же указываются при помощи опции Выбрать.





Подсказка:



В *.las-файлах, в отличие от *.inc-файлов, не содержатся альтитуда и магнитная поправка, при загрузке скважин старого фонда эта информация берётся из магнитной поправки месторождения.



При построении скважин необходимо учесть следующие параметры:



• Ввод в системе координат карты: параметр задается только в том случае, когда карта и база имеют разные системы координат;



• Использование сближения меридианов: если ваши данные находятся не на осевом меридиане зоны, то использование данной настройки является обязательным;



• Выполнять удлинение гироскопа: устанавливается в том случае, когда для скважины будут загружены замеры гироскопа и инклинометрии и необходимо будет рассчитать еще и траекторию откорректированного гироскопа;



• Выполнять расчет гироскопа с использованием магнитной поправки куста: данное условие задается в том случае, если замер гироскопа сделан без учета магнитной поправки;

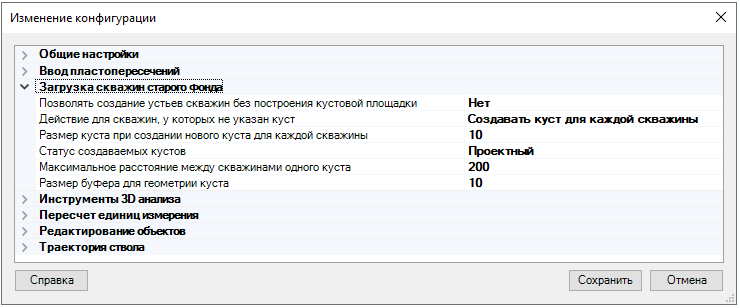

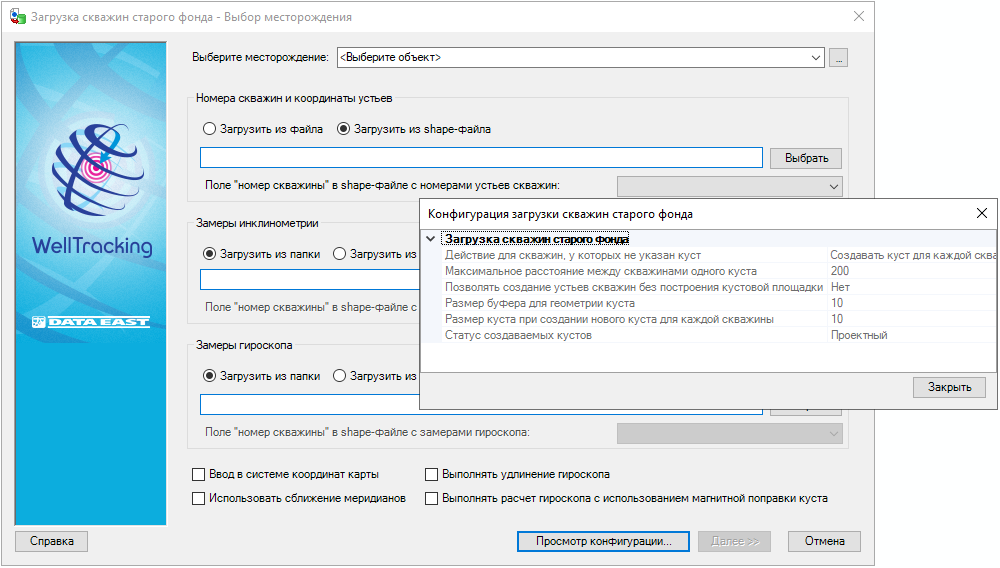

При нажатии на кнопку Просмотр конфигурации откроется окно с настройками, заданными Администратором системы в разделе Администрирование -> Изменение конфигурации -> Загрузка скважин старого фонда.





По кнопке Далее перейдите к заключительному шагу загрузки скважин.



Кнопка Отмена закрывает загрузчик скважин.







*****
