Расширенный метод заполнения неопределенных значений азимутов
Данный метод позволяет привести данные по инклинометрии к единому правилу заполнения пустых значений азимута.
-

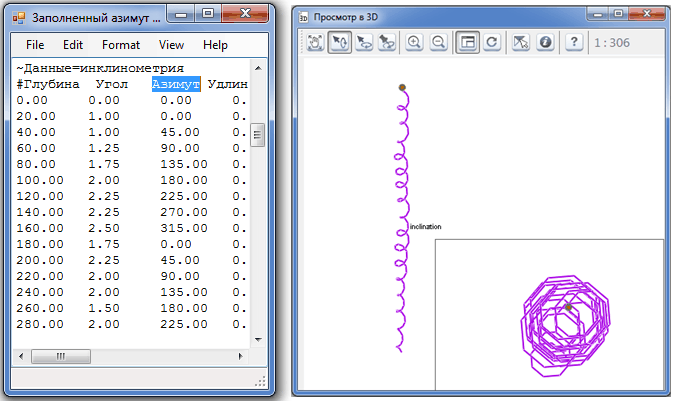

В вертикальных скважинах, где зенитный угол меньше 3 градусов, неопределенный азимут заполняется значениями от 0 до 360 градусов с шагом 45 градусов.
В этом случае скважина будет иметь спиралеобразную форму, но не выйдет из круга допуска и конуса неопределённости.
-
Для S-образных и пологих скважин заполнение пустого значения азимута происходит следующим образом:
|
ИНТЕРВАЛ |
ЗЕНИТНЫЙ УГОЛ |
ГЛУБИНА |
МЕТОД ЗАПОЛНЕНИЯ ПУСТОГО ЗАМЕРА АЗИМУТА |
|
ВЕРХНИЕ ИНТЕРВАЛЫ ГЛУБИН |
<= 3 градуса |
|
от 0 до 360 градусов через 45 градусов |
|
>= 3 градуса |
до 100м |
от 0 до 360 градусов через 45 градусов |
|
|
ниже 100 м |
от 0 до 360 градусов через 90 градусов |
||
|
ВНУТРЕННИЕ ИНТЕРВАЛЫ ГЛУБИН |
|
Интерполяция значения азимута от первого известного значения перед пустым интервалом до последнего известного азимута после пустого интервала |
|
|
НИЖНИЕ ИНТЕРВАЛЫ ГЛУБИН |
<= 3 градуса |
от 0 до 360 градусов через 45 градусов |
|
|
3-10 градусов |
Вычисление направления изменения азимута с последующей экстраполяцией данных в интервале глубин от последнего известного значения азимута перед незаполненным интервалом и последней точкой замера инклинометрии. |
||
|
>= 10 градусов |
Последнее известное значение азимута перед незаполненным интервалом продлевают до последней точки замера инклинометрии |
*****
