Об инструментах группы Отчеты

Приложение WellTracking строит 10 типов отчетов, которые можно применять на любых этапах маркшейдерских работ:



• Исходные данные по бурению скважины - содержит необходимые сведения для бурения ствола скважины;
• Проектные данные для бурения батареи - включает в себя координаты проектных устьев на батарее;
• Предварительные данные по кусту - отчет предназначен для определения очередности разбуривания кустовой площадки.
• Сведения по координатам скважин - содержит координаты проектных скважин;
• Координаты устьев скважин - выдает координаты устьев пробуренных скважин;
• Сведения по пластопересечениям - содержит координаты точек пластопересечения и забоя;
• Каталог координат исходных пунктов - входит информация по кустам скважин одного выбранного месторождения,  с X, Y - координатами первого устья скважины на батарее и с дирекционным углом НДС.
• Интегральный отчет по месторождению - включает статистические данные по количеству кустовых площадок, скважин, геотипам стволов, глубинам бурения  и т.д. выбранного месторождения.
• Геометрия ствола скважины - содержит параметры траекторий стволов, включая проектную план-программу.
• Экспорт в геологические пакеты - содержит данные для экспорта в программный комплекс «РН-КИН» (ПАО «НК «РОСНЕФТЬ»). Отчет может быть создан в двух формах. Первая содержит данные обо всех точках пластопересечений, а вторая - только точки пересечения с кровлей пласта.



Отчеты строятся на основе разработанных шаблонов *.dot (MS Word) и *.xlt (MS Excel). Это в дальнейшем позволит пользователю получить готовый отчет в форматах *.doc  или *.xls соответственно.



Автоматическое добавление шаблонов в БГД WellTracking возможно при помощи инструмента Редактирование структуры базы геоданных. Поставьте галочки на шаблонах, которые требуется загрузить, и после того как инструмент отработает, выбранные шаблоны появятся в вашей БГД.





Шаблоны находятся в папке инсталляции программы WellTracking, в папке Report Templates.





Настройка пользовательских форм отчетов на основе шаблонов осуществляется в секции Администрирование > Управление формами отчетов.



Координаты устьев скважин, точек пластопересечений и других объектов в готовых отчетах берутся из введенных пользователем в БГД WellTracking сведений о координатных системах. Их следует задать в разделе Администрирование > Управление координатными системами.



По умолчанию точность координат в *.xlt- шаблонах по умолчанию - 6 знаков после запятой, точность задается в формате ячейки.

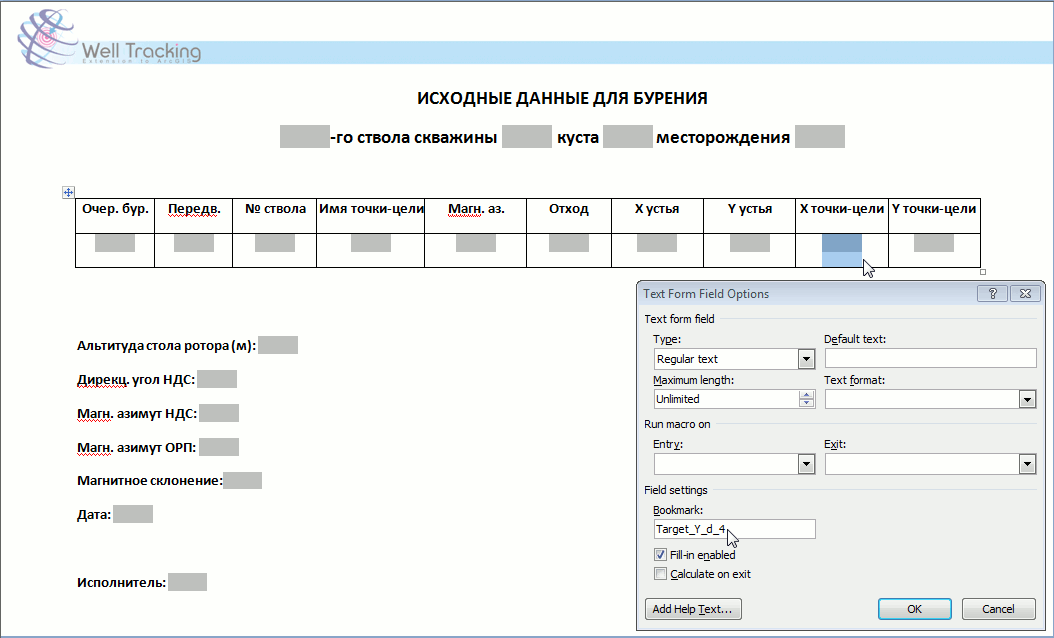

В dot-шаблонах точность задается в настройках поля Field settings>Bookmark, где:

dd - десятичные градусы, n - число знаков после запятой

d - градусы, n - число знаков после запятой в секундах

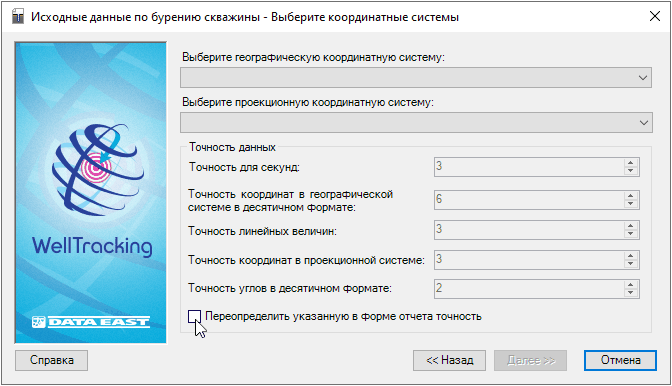

Для удобства пользователей для всех типов отчетов предусмотрены собственные настройки точности координат.





Если у пользователя географическая система координат (карта или набор классов объектов WELLDATA), то для предотвращения искажений необходимо настроить следующие параметры:



• В разделе Администрирование > Управление координатными системами  укажите КС, совместимые с вашими КС базы геоданных;

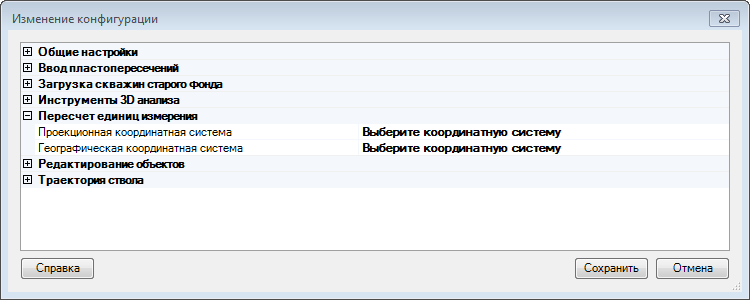

• В разделе Администрирование > Изменение конфигурации настройте параметры пересчета единиц измерения, указав КС, заданные в Управлении координатными системами.











******
