Инструмент Управление формами отчётов

Этот инструмент загружает в базу данных шаблоны отчетов в  *.xlt и *.dot для последующего формирования следующих типов отчетов: Сведения по координатам скважин,  Сведения по пластопересечениям,  Исходные данные по бурению скважины, Координаты устьев скважин, Предварительные данные по кусту, Проектные данные для бурения батареи,  Каталог координат исходных пунктов, Геометрия ствола скважины , а также Экспорт в геологические пакеты.



*.xlt - шаблоны MS Excel применяются для формирования отчета в таблицу xls.

*.dot - шаблоны MS Word используются для создания отчета в формате doc.

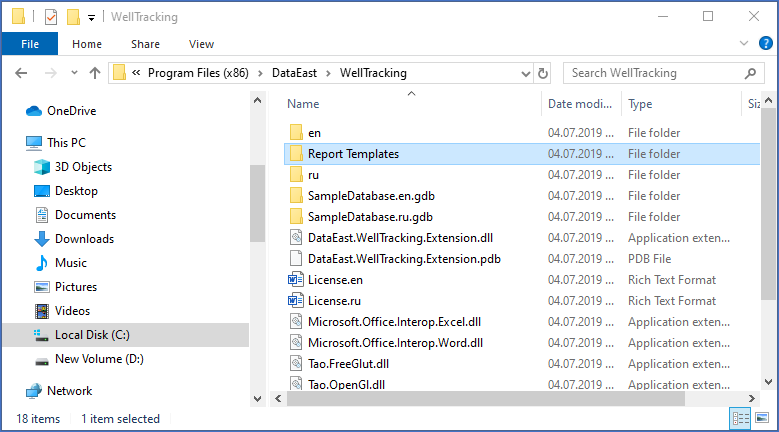

Все формы шаблонов зашиты в дистрибутив WellTracking. Вы их сможете найти после инсталляции ПО в папке Report_Templates.

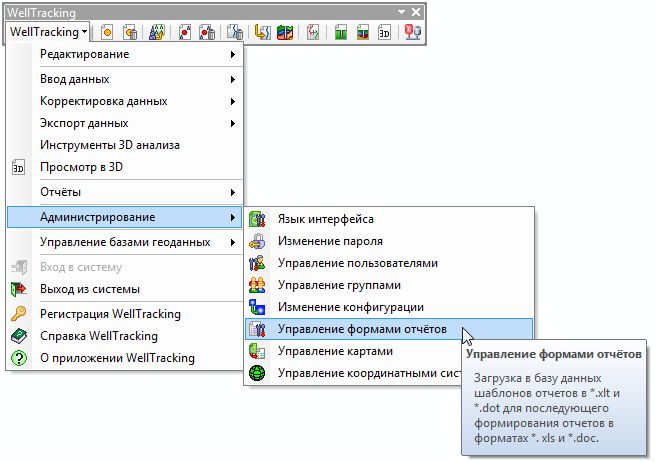

Для того чтобы получить доступ к управлению формами отчётов следует из ниспадающего меню WellTracking выбрать меню Администрирование. В появившемся подменю следует выбрать пункт Управление формами отчётов.

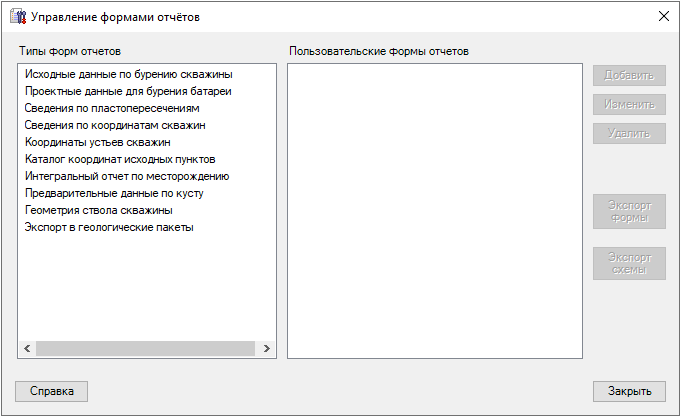

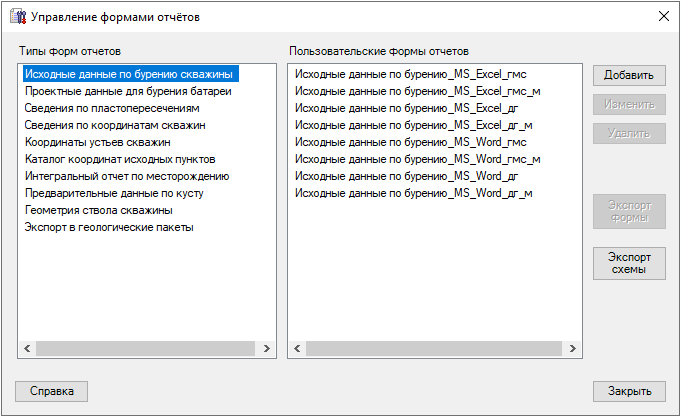

В левой части появившегося диалогового окна  вы увидите список типов форм отчётов, используемых в работе приложения WellTracking.  В правой части появится список пользовательских форм отчетов, который пользователь сам введет или создаст на основе предложенного типа отчета. Список типов форм отчетов соответствует инструментам группы Отчеты.

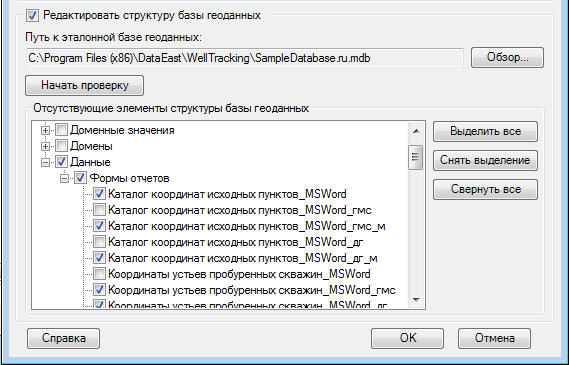

Напоминаем вам, что заполнение базы шаблонами отчетов настраивается в диалоге  инструмента Редактирование структуры базы геоданных. Поставьте галочки на шаблонах, которые требуется загрузить, и после того как инструмент отработает, выбранные шаблоны появятся в вашей БГД.

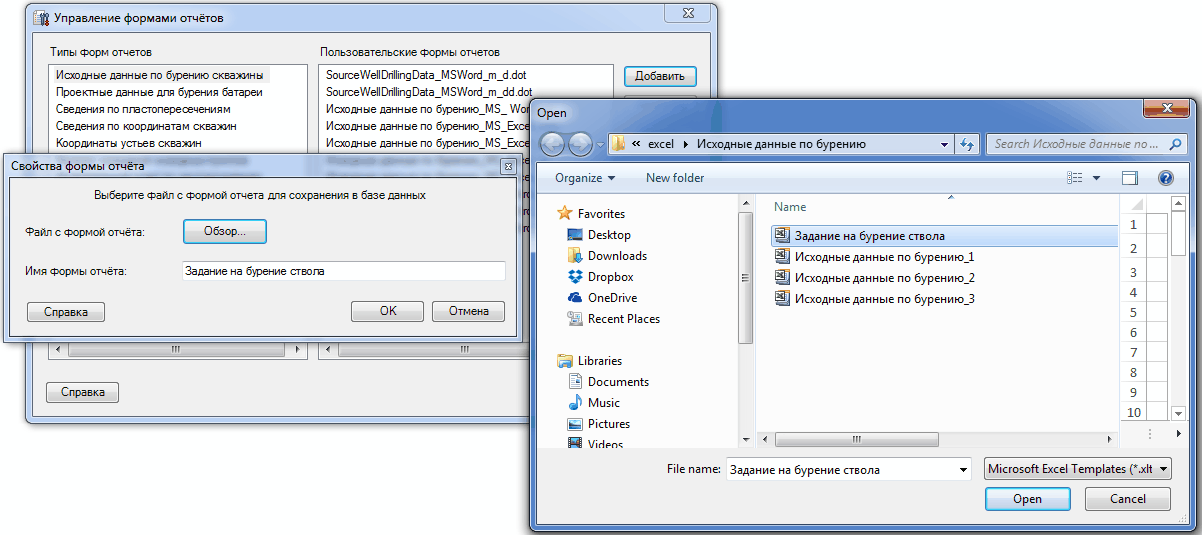

Для того , чтобы ввести в базу данных пользовательские формы отчетов, необходимо выделить нужный тип формы отчета и нажать на кнопку Добавить. Затем заполнить предложенный диалог.



• Задать путь к шаблону по кнопке Обзор;
• Имя формы отчета заполнится автоматически.



Список введенных пользователем тематических форм отчетов будет показан в правой части диалога.

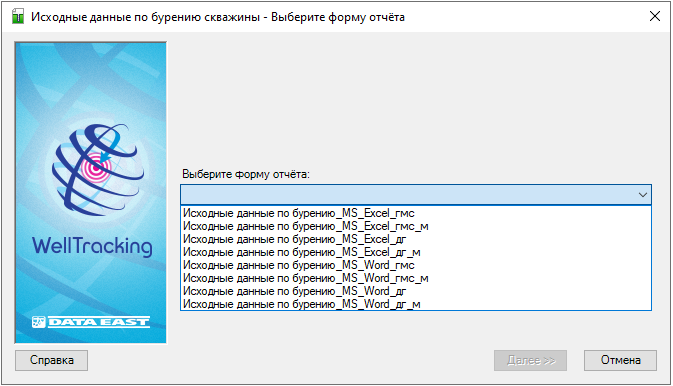

Формы отчетов будут использоваться приложением в работе Мастеров создания отчетов.





Пользователь может заменить название существующей формы отчета или поменять тип отчета при помощи опции Изменить. Для этого в предложенном диалоге Свойства формы отчета следует указать путь к новому шаблону, а его имя автоматически заполнит диалог.



Удаление форм отчетов происходит при помощи опции Удалить.



Вы можете экспортировать имеющуюся пользовательскую форму отчета из базы данных в шаблон *.xlt или *.dot  при помощи опции Экспорт формы.



Экспорт схемы – экспорт *.xlt – файла, на основе которого можно создать новый или отредактировать существующий шаблон Excel – файла путем сопоставления каждого свойства из этого xlt с соответствующими ячейками шаблона Excel- файла.

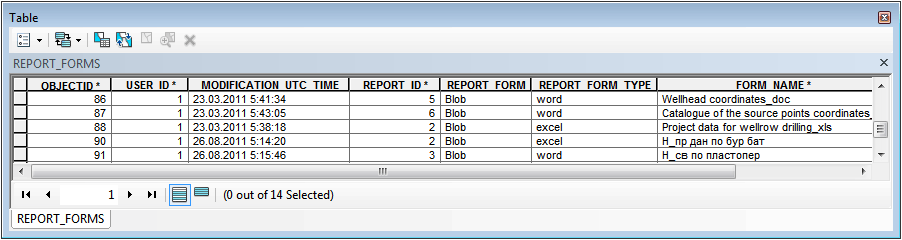

Вся информация о текущем состоянии форм отчетов в базе данных WellTracking отражается в таблице REPORT_FORMS.



Ниже приведены примеры шаблоны отчетов *.xlt  и *.dot.

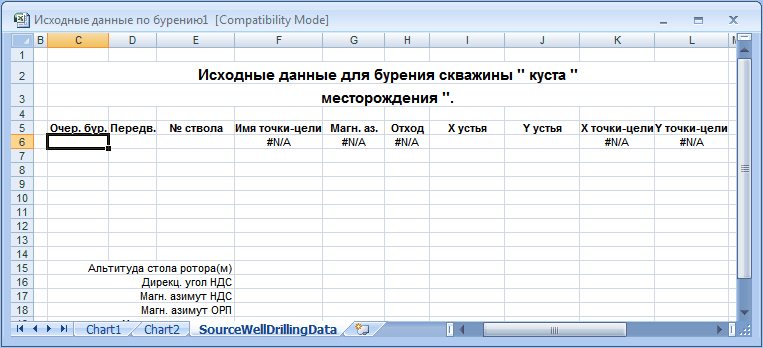

xlt -шаблон отчета  "Исходные данные по бурению скважины"

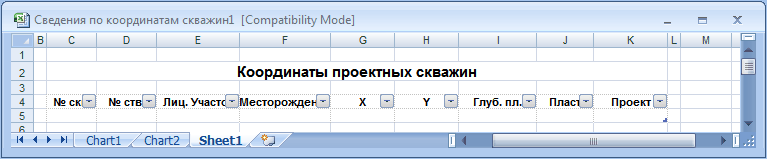

xlt -шаблон отчета  "Сведения по координатам скважин"

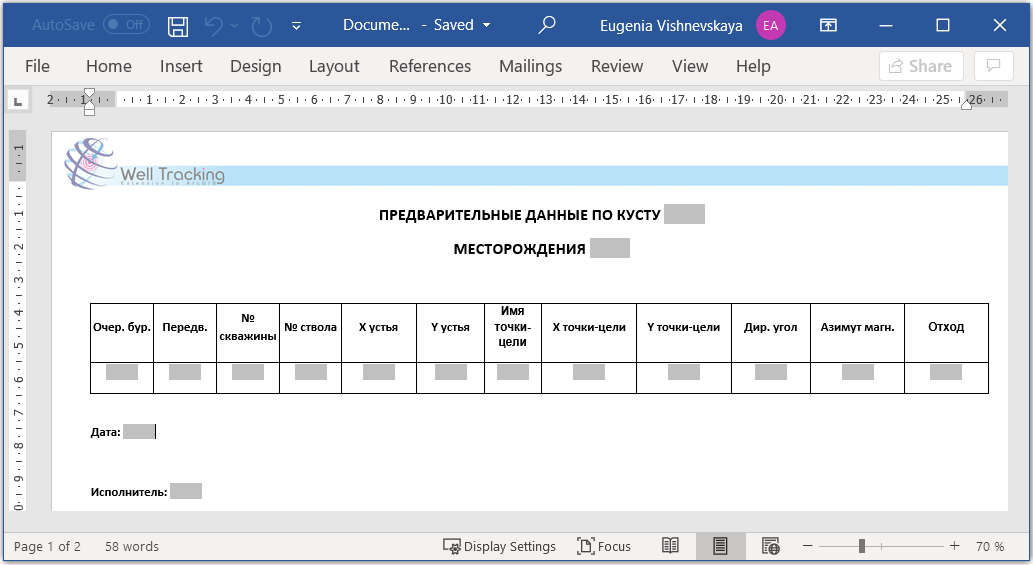

dot - шаблон отчета "Предварительные данные по кусту"

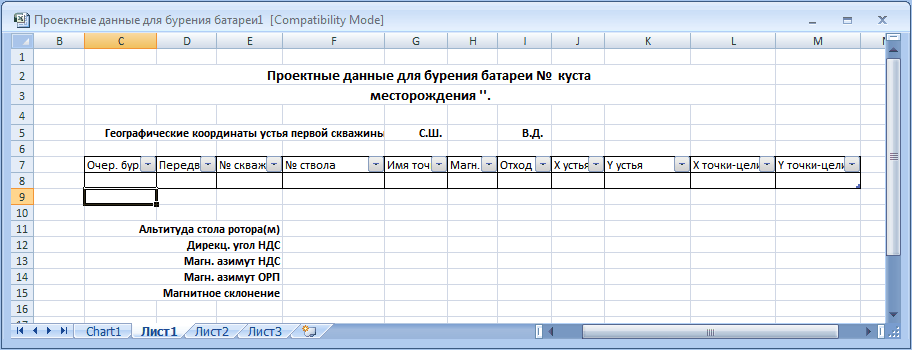

xlt -шаблон отчета " Проектные данные для бурения батареи"

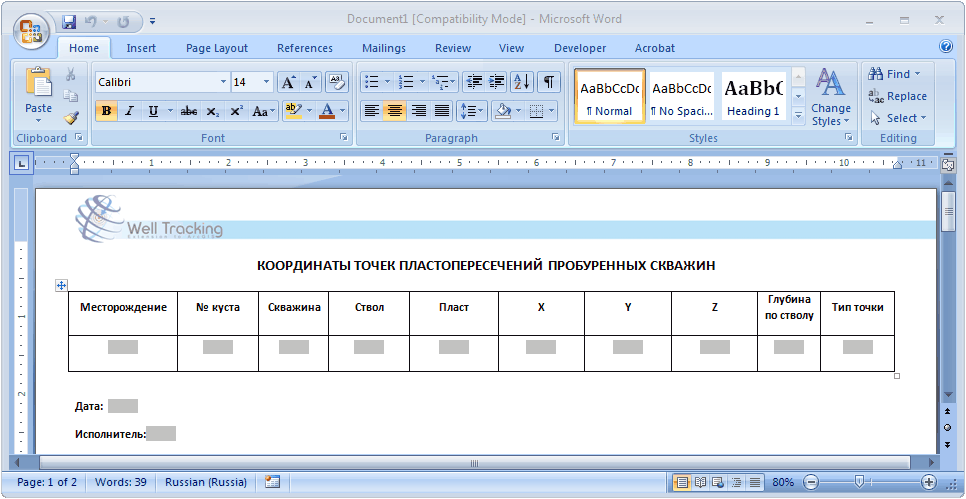

dot -шаблон отчета  "Сведения по пластопересечениям"

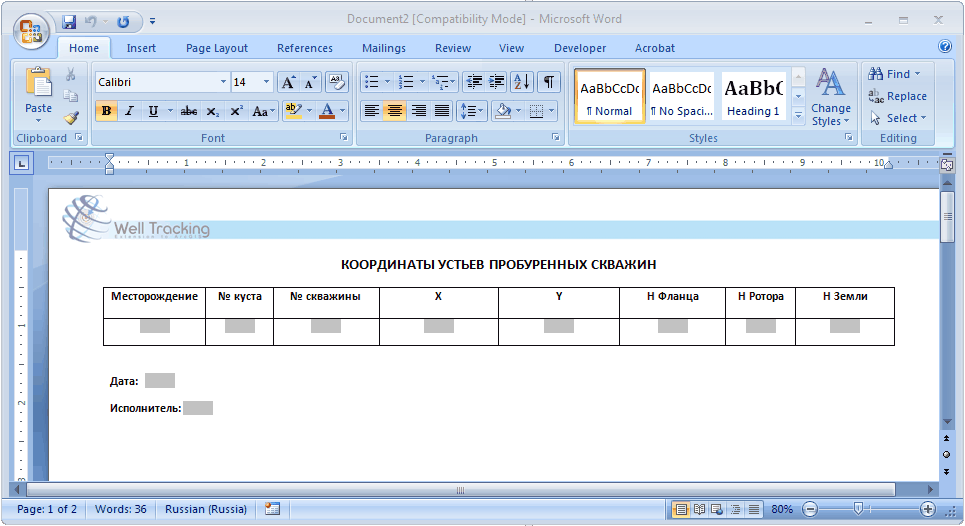

dot -шаблон отчета "Координаты устьев скважин"

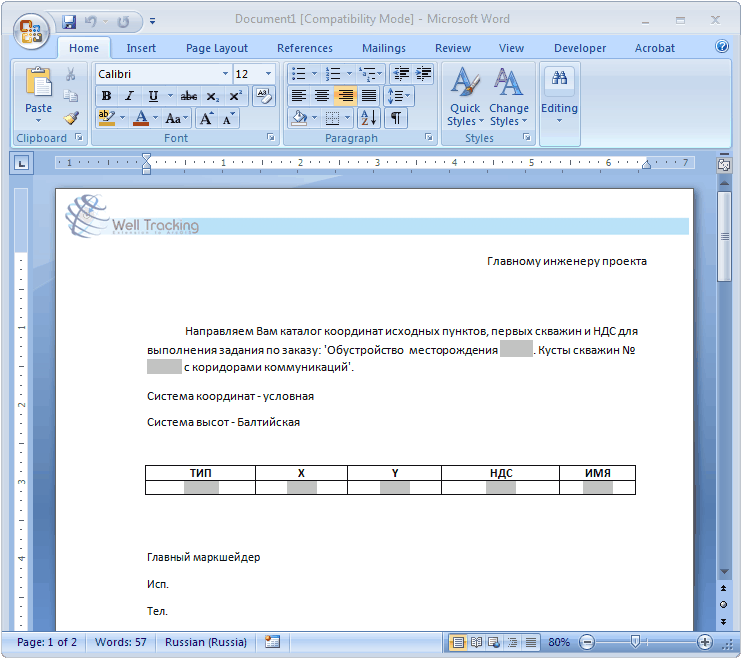

dot -шаблон отчета "Каталог координат исходных пунктов"

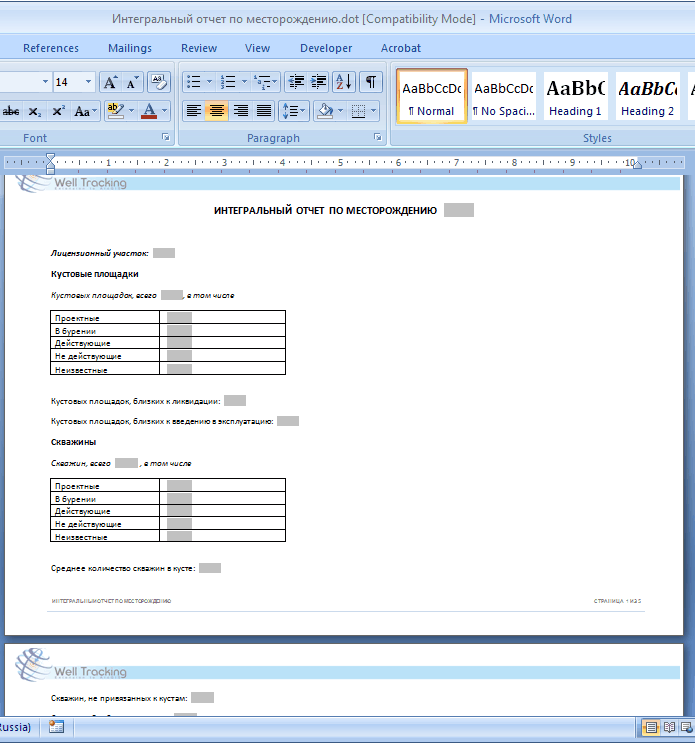

dot -шаблон отчета "Интегральный отчет по месторождению"

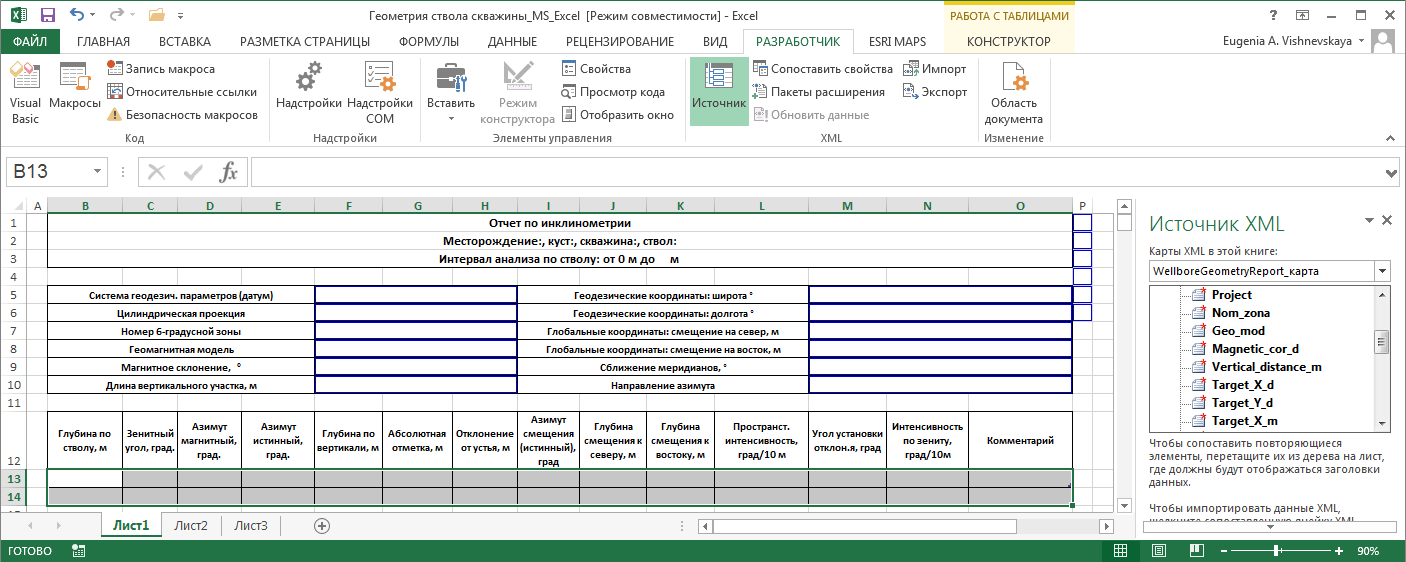

xlt -шаблон отчета " Траектория ствола скважины"

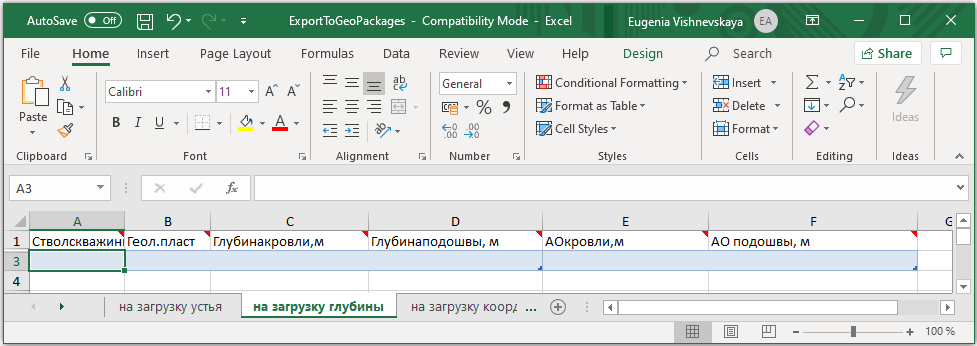

xlt -шаблон отчета " Экспорт в геологические пакеты"











*****
