Корректировка траекторий стволов по сближению меридианов
Данный инструмент вычисляет величину угла сближения меридианов и выполняет поворот всех траекторий стволов скважины, кроме проектных (геотипы: проект, план-программа), со всеми точками пластопересечений относительно устья скважины на вычисленный угол.

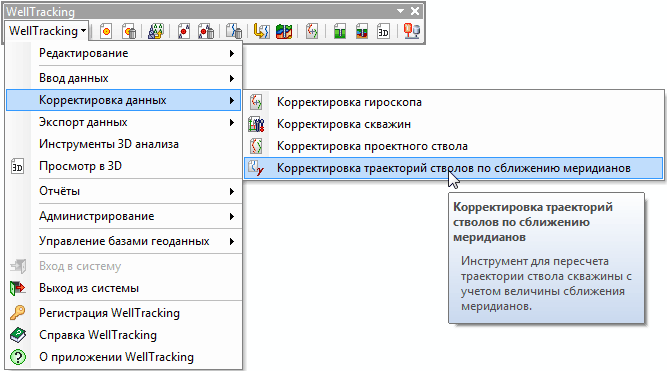

Инструмент вызывается из меню Корректировка данных:

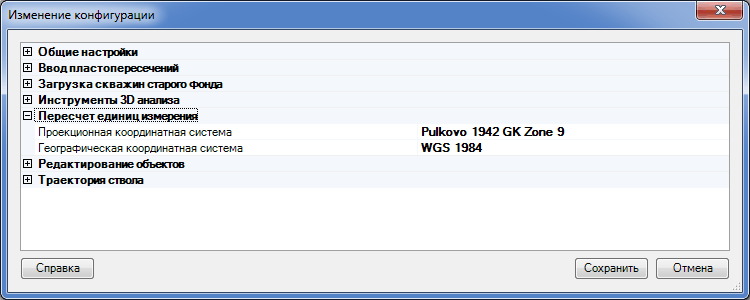

Внимание! Во избежание ошибок корректировки перед началом работы с инструментом необходимо убедиться в том, что в меню Администрировании заполнен раздел Пересчет единиц измерения.

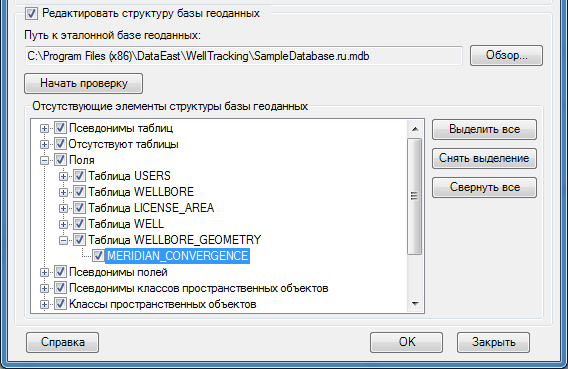

Значение угла магнитного сближения будет храниться в атрибутивной таблице траекторий стволов WELLBORE_GEOMETRY в поле Сближение меридианов (MERIDIAN_CONVERGENCE, тип double). Это поле вы можете добавить вручную стандартными средствами ArcMap, либо воспользоваться инструментом Редактирование структуры базы геоданных.
Инструмент будет обновлять только те стволы, у которых в поле Сближение меридианов (MERIDIAN_CONVERGENCE) есть пустое значение.
Корректировка траектории ствола производится в два действия:
Шаг 1. Выбор траекторий для корректировки
*****
