Шаг 1. Выбор траекторий для корректировки

После обновления структуры вы сможете приступить к корректировке траекторий стволов.

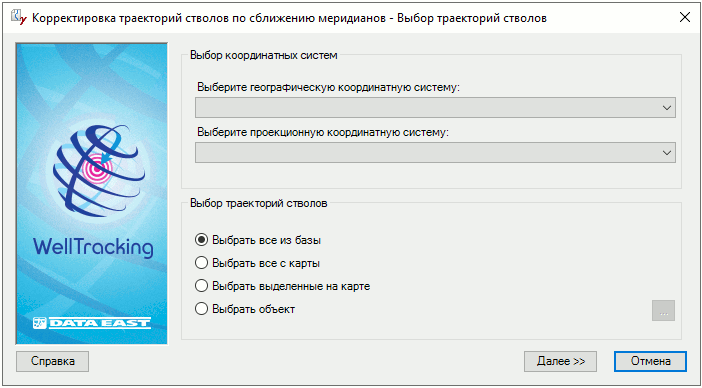

Выбор координатных систем осуществляется автоматически и соответствует настройкам диалога Изменение конфигурации, раздел Пересчет единиц измерения. Мы напоминаем, что данный список формируется в разделе команд меню Администрирование, Управление  координатными системами.



WellTracking предлагает следующие условия корректировки:



• Выбрать все из базы: при выборе данной опции происходит одновременное обновление положения всех траекторий базы геоданных, за исключением проектных.

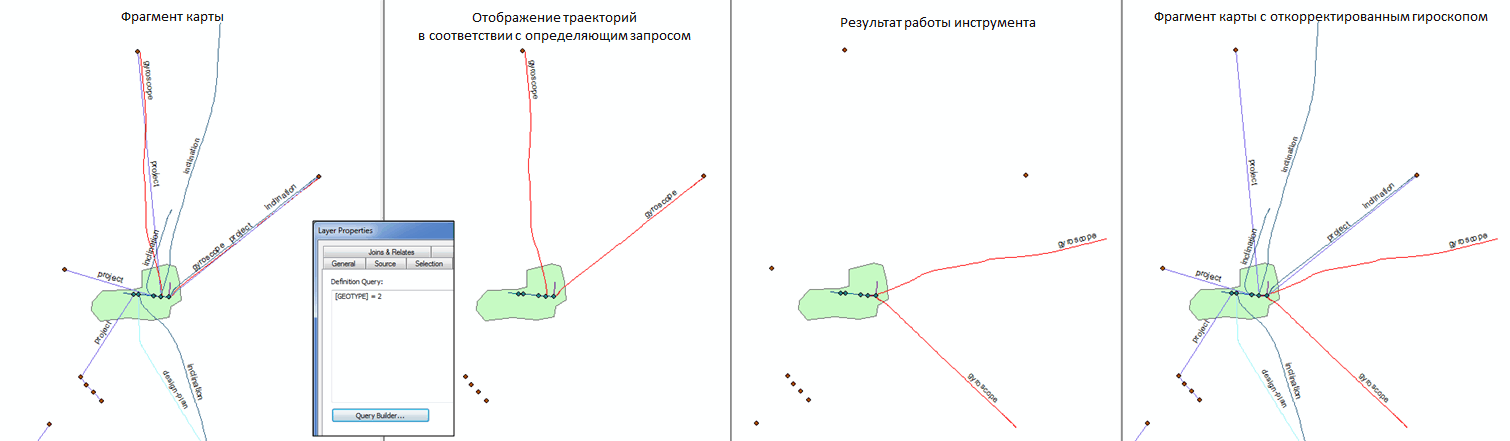

• Выбрать все с карты: данная опция может быть полезной, в случае если на карте вы отображаете не все траектории, а только те, которые соответствуют настройкам определяющего запроса (закладка Определяющий запрос (Definition query) свойств слоя). Если какие-то траектории не отображаются на карте, они не будут откорректированы.



.

• Выбрать выделенные на карте: если на карте есть выделенные траектории, то выбор данной опции позволит откорректировать положение только этих траекторий.

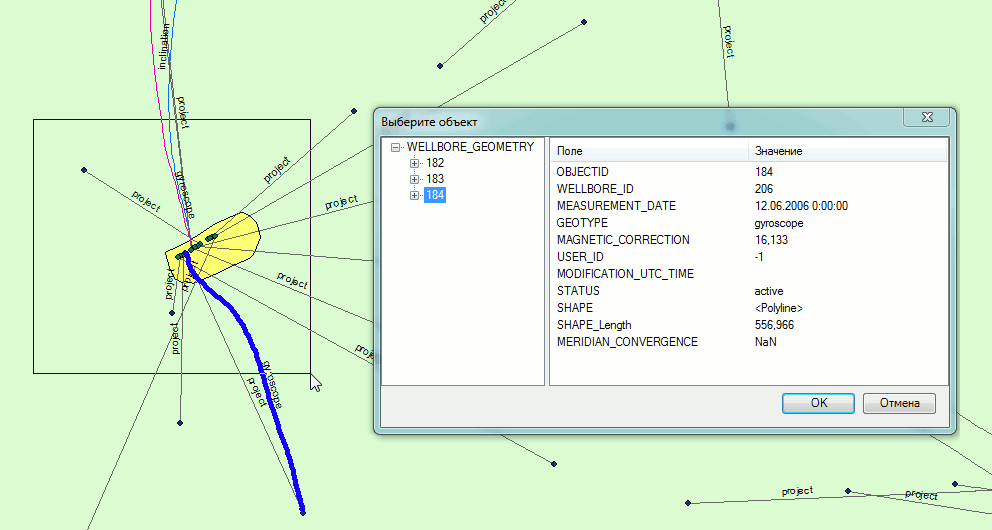

• Выбрать объект: нажмите на кнопку Выбрать и укажите курсором на ту траекторию, которая требует коррекции. Однако, если по кнопке Выбрать подхватить несколько траекторий, то появится диалог Выберите объект. Из списка траекторий выбираем нужную, подсвечивая ее на карте, и затем нажимаем на кнопку ОК. Диалог Выберите объект закроется. В окне Корректировки траекторий кнопка Готово будет доступна.





Выбрав нужные траектории, по кнопке Далее перейдите на заключительный шаг работы инструмента.







*****
