Шаг 2. Данные инклинометрии.

На данном шаге следует указать скважину, для которой вводится замер, а также выставить параметры, которые будут использованы при построении траектории ствола.





Выберите горный отвод, к которому относится объект. Если объект выходит за его пределы, появится соответствующее предупреждение.



Визард позволяет создавать следующие типы траекторий: Инклинометрию (замер, полученный магнитным инклинометром), Гироскоп (замер, полученный гироскопическим инклинометром), Промежуточный замер и План-программа.





При выборе типа данных Инклинометрия и Промежуточный замер величина магнитной поправки Магн. попр. (*), взятая из описательного раздела файла кривой или введенная пользователем, автоматически используется при расчете данных типов траекторий ствола. Опция Использовать при расчете траектории ствола будет недоступна. В атрибутивную таблицу класса объектов Траектория ствола (WELLBORE_GEOMETRY) в колонку Магнитная поправка (MAGNETIC_CORRECTION) будет внесено значение магнитной поправки из заголовка файла замера или же указанное пользователем значение.



При загрузке данных типа «План-программа» траектория ствола ведет себя как проектный ствол, и построить по ней точки пересечения невозможно. Кроме того, после удаления фактического замера данный ствол не становится актуальным.



Если необходимо ввести в БГД замер Гироскопа, то следует знать, какой именно азимут, магнитный или географический, стоит в описании файла замера.



• В случае если в файлах замера Гироскопа представлен магнитный азимут, то при расчете траектории ствола необходимо учитывать магнитную поправку. Поэтому пользователю следует активировать условие Использовать при расчете траектории ствола. В атрибутивную таблицу класса объектов Траектория ствола (WELLBORE_GEOMETRY) в колонку Магнитная поправка (MAGNETIC_CORRECTION) будет внесено значение магнитной поправки из описания кривой или же то значение, которое укажет пользователь в строке Магн. попр. (*).





• Если замер Гироскопа с указанием географического азимута, то величина магнитной поправки при расчете кривой уже учтена и указана в текстовом файле. Поэтому величину магнитной поправки некорректно использовать во второй раз при расчетах. Мы в таком случае НЕ рекомендуем вам применять условие Использовать при расчете траектории ствола. Величина магнитной поправки, введенная из файла замера, будет проигнорирована при расчете траектории гироскопа.





• Параметр Сближение меридианов рассчитывается автоматически сразу же после того, как диалог заполнится данными по скважине. Пользователь может выбрать учитывать ли данный параметр при построении траектории ствола.

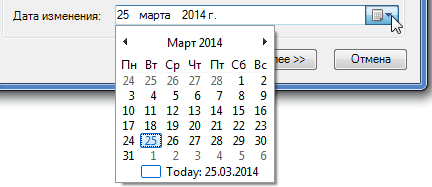

• Строка Дата изменения заполняется автоматически из заголовка текстового файла или же пользователь может указать дату, воспользовавшись календарем:





• В случае ввода данных из буфера обмена пользователю необходимо будет самостоятельно заполнить данный диалог.



• Если пользователь вводил замер траектории ствола из текстового файла, то диалог Данные инклинометрии заполнится автоматически в соответствии с параметрами, указанными в заголовке файла. Недостающие данные пользователь будет задавать самостоятельно.



• При вводе данных из shape-файла пользователю следует задать параметры самостоятельно.



• Если вы хотите добавить замер для скважины старого фонда , воспользуйтесь кнопками Выбрать, расположенными  рядом с комбобоксами строк Куст, Скважина и Ствол. Нажав на кнопку,  укажите  курсором на карте необходимый объект и строки диалога заполнятся автоматически.

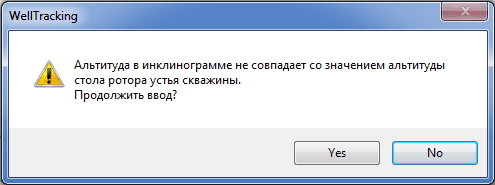

Приложение осуществляет несколько проверок вводимых значений и в случае их несоответствия пользователь получит следующие предупреждения:









Подсказка: значения магнитной поправки и альтитуда стола ротора вводятся из заголовка файла замера.



Кнопка Далее становится доступной только после заполнения всех параметров в выделенных строках.



По кнопке Далее перейдите на шаг просмотра введенных данных.







*****
