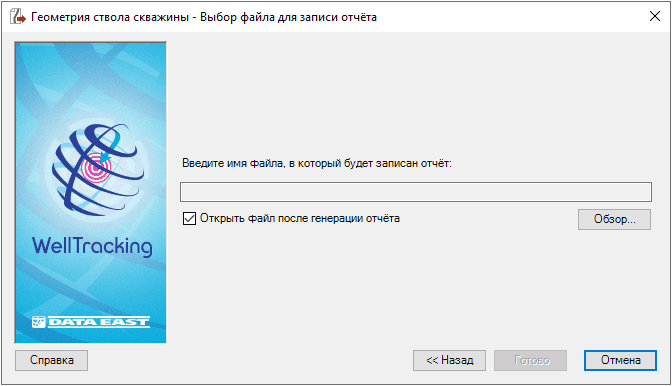

Шаг 5. Выбор файла для записи отчета

В появившемся диалоговом окне укажите путь к файлу, в который будет записан отчёт.





Выставленный флажок на условии Открыть файл после генерации отчета позволит пользователю ознакомиться с данными отчета сразу же после отработки мастера построения отчетов.



По кнопке Назад вы вернетесь на шаг выбора скважин.



Нажмите на кнопку Готово и отчет будет сформирован.

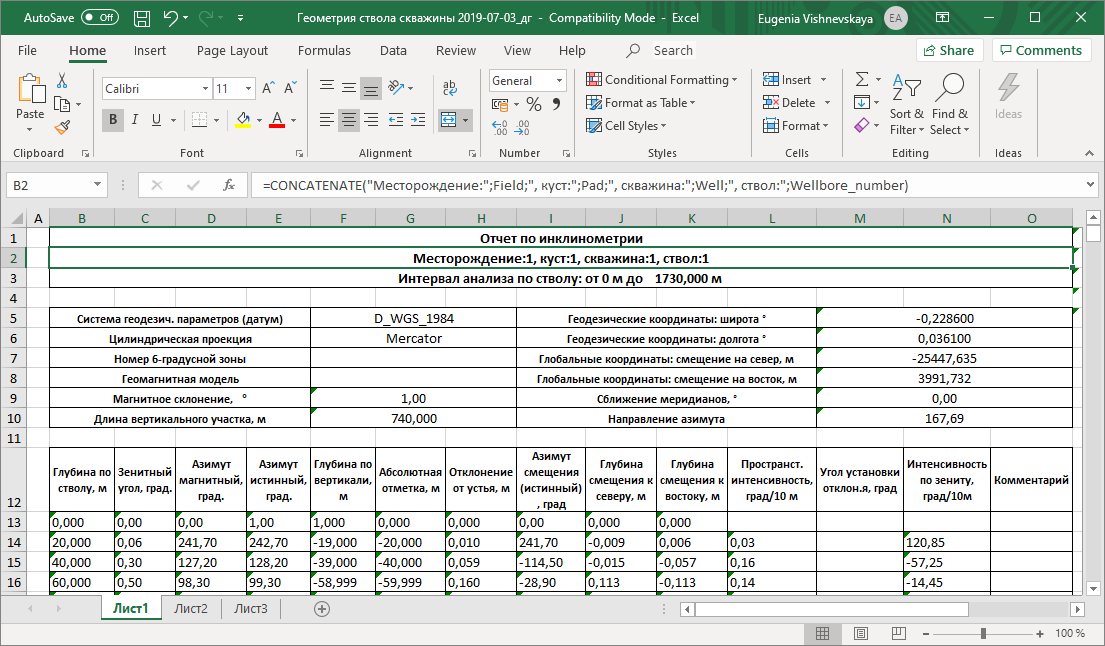

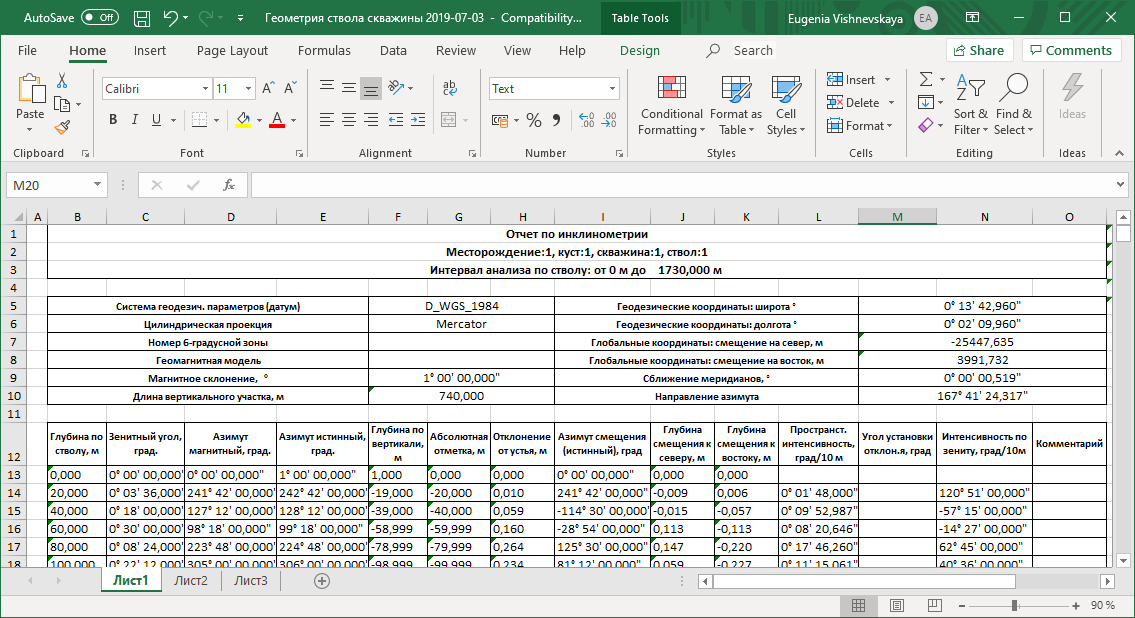

Ниже показаны примеры отчета "Геометрия ствола скважины" .







В данном отчете:

• Азимут истинный – это азимут магнитный плюс магнитная поправка.
• Абсолютная отметка – это глубина по вертикали минус альтитуда устья.
• Отклонение от устья:
• Азимут смещения – текущий азимут минус предыдущий.
• Пространственная интенсивность: arccos(cos(inc[i+1])*cos(inc[i]) + sin(inc[i+1])*sin(inc[i])*cos(az[i+1]-az[i])), где inc – зенитный угол, az – азимут.





*****
