Шаг 3. Выбор траектории ствола скважины.

На данном шаге пользователю нужно из базы данных выбрать траекторию ствола скважины, по которой будет строиться отчет.

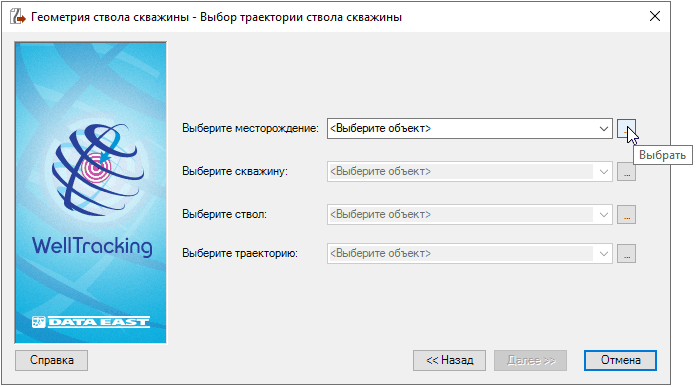

Выберите месторождение из списка месторождений вашей базы данных. Вы так же можете нажать на кнопку Выбрать и щелкнуть курсором по кустовой площадке. Структурой базы данных WellTracking установлена связь таблиц  PAD (Куст) и  FIELD (Месторождение) и поэтому имя месторождения автоматически будет распознано и внесено в диалог.

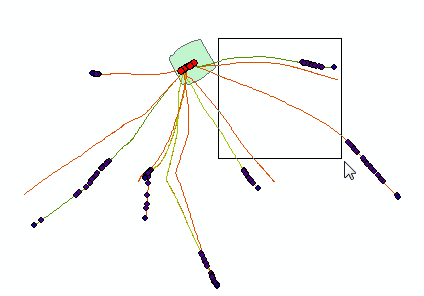

Кнопка Выбрать, расположенная справа от лист-боксов,  предназначена для выбора объектов на карте. Нажмите ее и на карте появится курсор- "прицел" . Укажите курсором на нужный объект или растяните курсор в рамку и оконтурьте область с несколькими траекториями стволов.

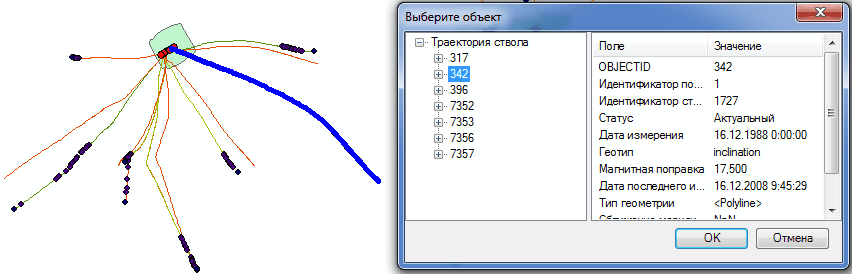

Появится таблица Выберите объект, в левой части которой будут показаны OID траекторий ствола. Как только вы выделите строку с OID, в правой части появятся соответствующие атрибуты. На карте выбранная траектория подсветится синим. Нажмите на кнопку ОК таблицы и строки диалогового окна заполнятся автоматически.







По кнопке Назад вы вернетесь на предыдущий шаг выбора координатной системы.



Для того, чтобы продолжить формирование отчета нажмите на кнопку Далее.



Кнопка Отмена закрывает мастер построения отчета.







*****
