Инструмент геообработки Создание стволов скважин

Для того, чтобы создать в базе данных стволы скважин нужно заполнить следующее диалоговое окно.





• Выберите базу геоданных. По умолчанию будет указан путь к активной БГД, в которую был осуществлен последний вход. Если вы находитесь в системе WellTracking, то путь к базе заполнится автоматически.

• Укажите имя пользователя;

• Введите пароль (необязательный параметр);

• Укажите имя вводимого файла с параметрами точек-целей и полный путь к нему;

• Выберите систему координат, в которой указаны координаты точек-целей входного файла.



Если вы вошли в систему WellTacking, то имя пользователя и пароль будут введены автоматически. Вам останется только указать путь к файлу для обработки.



Ниже приведены примеры таблиц *.xlsx с параметрами стволов скважин для ввода в базу данных при помощи инструмента геообработки "Создание стволов скважин".



Пример 1. Создание привязанного к кусту горизонтального ствола скважины с несколькими точками-целями, расположенными в 1 пласте.





Пример 2. Создание непривязанного наклонно-направленного ствола с 2 точками-целями, расположенными в разных пластах. Поскольку БГД в географической системе координат, то координаты точек-целей указаны в десятичных градусах.





Обратите внимание на то, что координаты точек-целей указаны в соответствии с математической моделью: X-долгота на восток Y - широта на Север. Типы профилей и назначения стволов можно вводить как на русском, так и на английском языках.

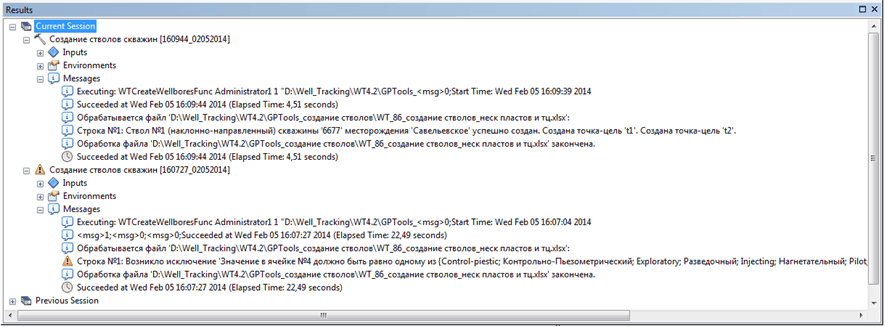

Нажмите на кнопку ОК диалога и запустите процесс создания стволов скважин в проекте. В окне Результаты ( Results ) будет указан перечень различных ошибок, выявленных Приложением во время работы.











*****
