Шаг 2. Параметры батареи

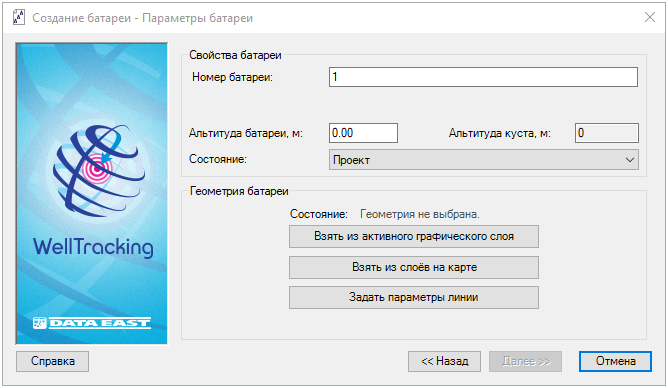

Заполните предложенный диалог.





• Нумерация батарей сквозная автоматическая. Первый номер батареи в кусте всегда по умолчанию будет равен 1.



• Альтитуда батареи по умолчанию соответствует альтитуде куста, но пользователь может самостоятельно подкорректировать данное значение.



• Выберите из списка предполагаемое Состояние батареи (Проект, Действующая).



Для задания линии батареи воспользуйтесь одной из трех предложенных опций: Взять из активного графического слоя, Взять из слоев на карте, Задать параметры линии.



• При выборе опции Взять из активного графического слоя следует .кликнуть курсором на нужный графический объект. Диалоговое окно автоматически заполнится параметрами созданной батареи.

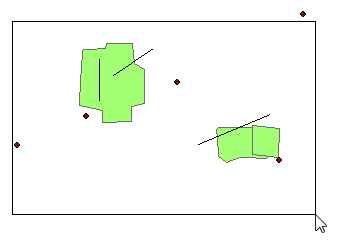

• Опция Взять из слоев на карте. Приложение позволяет задавать геометрию батареи не только из числа линейных объектов базы данных WellTracking, но и шейп-файлов и классов объектов из других баз данных, только если они имеют ту же проекцию, что и база данных WellTracking. В случае выбора  условия Взять из слоев на карте  следует указать курсором на карте требуемый объект или воспользоваться рамкой выбора.

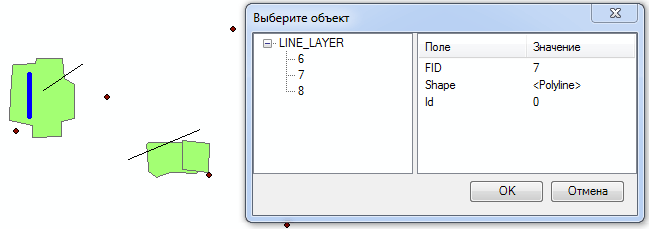

В нее попадет сразу несколько линейных объектов, чьи атрибутивные данные будут представлены в  таблице Выберите объект. Выбранный в списке Класс объектов объект LINE_LAYER  будет подсвечен в окне карты, а в дополнительном окне справа от него будет показана его семантика.



Подтвердите свой выбор нажатием на ОК диалога Выберите объект.

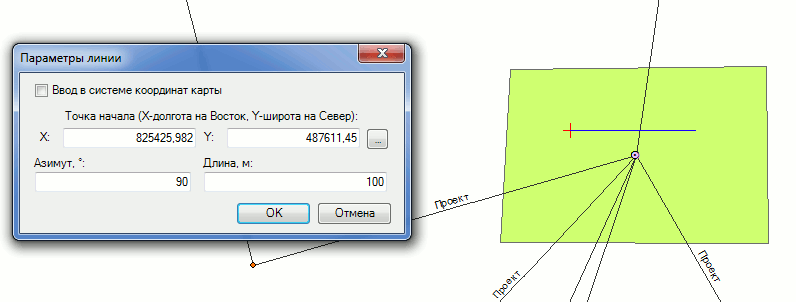

• Опция  Задать параметры линии позволяет создать линию батареи по азимуту и ее длине в окне Параметры линии.



Условие Ввод в системе координат карты позволяет вводить координаты в системе координат карты, которая может отличаться от СК базы геоданных. Если флажок не выставлен, то координаты объекта будут автоматически перепроецированы в систему координат базы геоданных.

Укажите курсором место для создания батареи, координаты X, Y определятся автоматически.

Введите значения Азимута и Длины вашей батареи







Кнопка Назад вернет вас на шаг задания месторождения и куста для проектирования новой батареи.



Кнопка Далее позволит вам продолжить процесс построения батареи.



Кнопка Отмена закроет инструмент создания батареи.







*****
