Шаг 1. Выбор файла для обработки.

Ввод данных замеров гироскопа, промежуточного замера и инклинометрии в базу геоданных можно осуществить несколькими способами:



• Копированием данных из буфера обмена таблицы *.xls/xlsx;

• Импортом текстового файла;

• Импортом из shape-файла.





• Условие Ввод в системе координат карты позволит работать с данными замеров, созданных в системе координат, отличающейся от системы координат базы данных.



• Для ввода данных из буфера нужно сделать следующее:

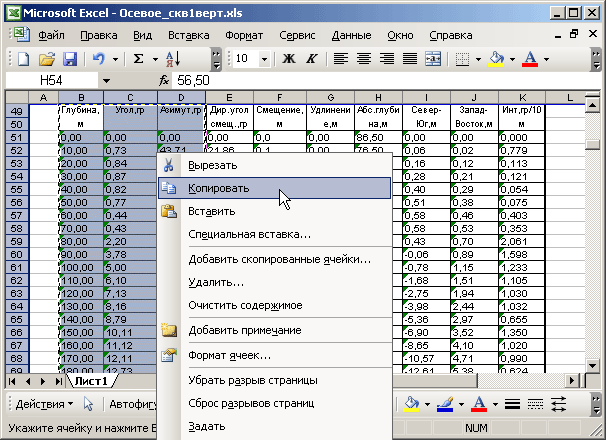

1. В xls-таблице с данными инклинометрии выделите ячейки Глубина, Угол, Азимут и скопируйте в буфер обмена.

2. В диалоговом окне визарда Ввод данных инклинометрии опция Копировать из буфера станет активной.

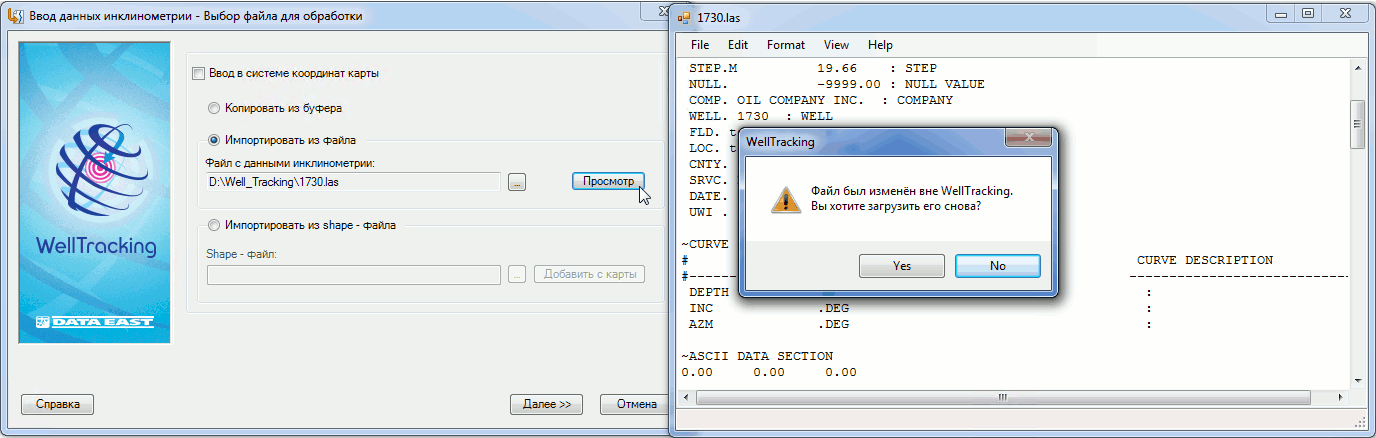

• При выборе опции Импортировать из файла укажите файл с данными инклинометрии. Это могут быть текстовые данные форматов *.inc, *.lst, *.txt , *.las. Пройдите по ссылке для более полного ознакомления с примерами.  При помощи кнопки Просмотр вы можете открыть загруженный файл и просмотреть его в текстовом редакторе Notepad в той кодировке, в какой он был создан, и отредактировать его параметры, если это необходимо. При вводе текстового файла параметры из шапки замера автоматически считаются и заполнят строки диалога шага 2.





• Опция Импортировать из shape-файла позволит импортировать в базу данных WellTracking траекторию ствола, полученную в результате обработки данных ее замера в таких программах, как, например, PETREL.

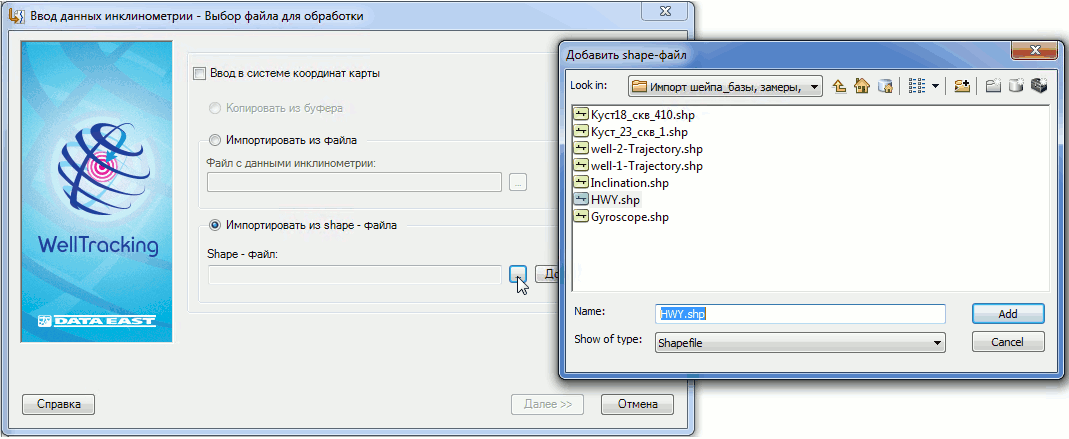

По кнопке Выбрать вызывается диалог, позволяющий выбрать подходящий шейп-файл с диска вашего компьютера или по сети.

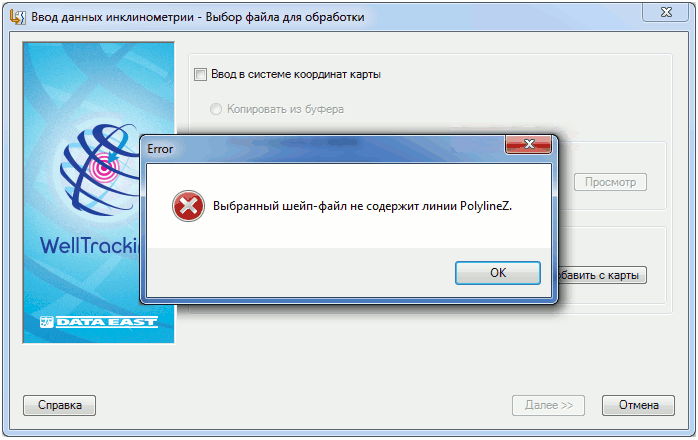

В случае введения в БГД WellTracking некорректных данных приложение будет выдавать предупреждающее сообщение.

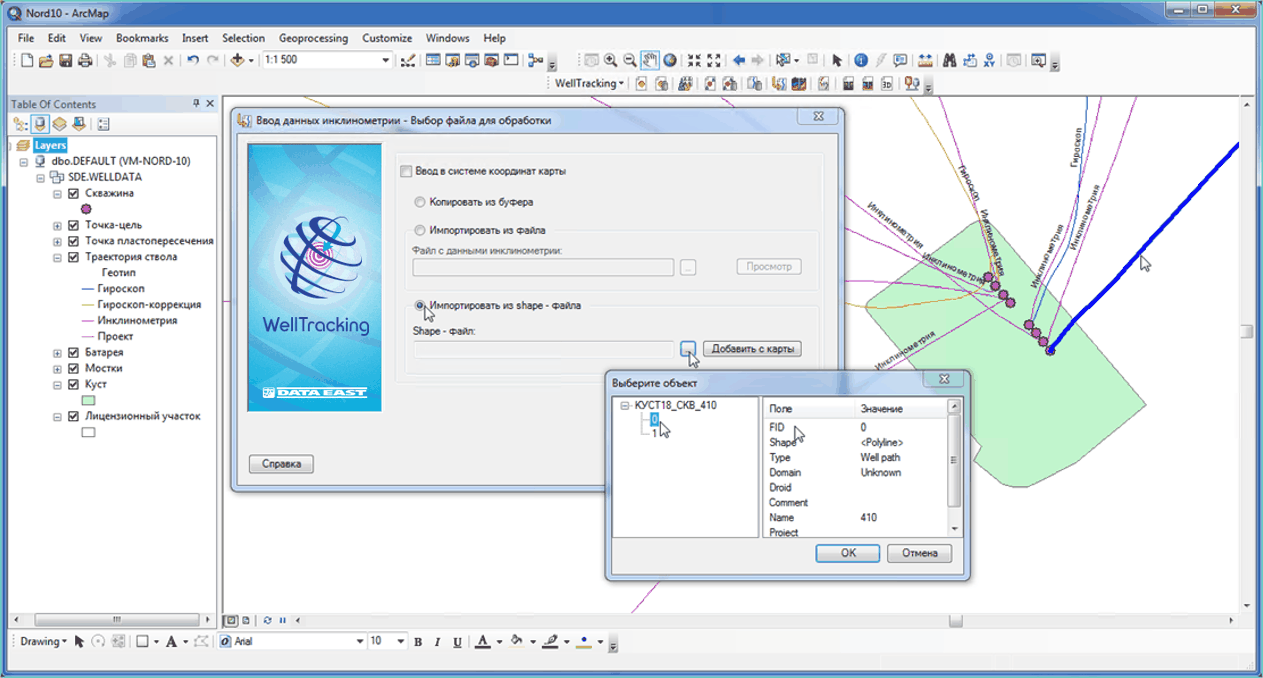

Если выбранный shape-файл содержит более одной записи в атрибутивной таблице *.dbf, т.е. более одного замера для одного устья скважины, то пользователю будет предложено выбрать необходимый замер  по его уникальному значению в поле FID в сдвоенной таблице Выберите объект. Выделите FID замера из списка в левой части таблицы , и в правой части появится список его атрибутов, а на карте синим цветом будет отображен сам замер в режиме предпросмотра.

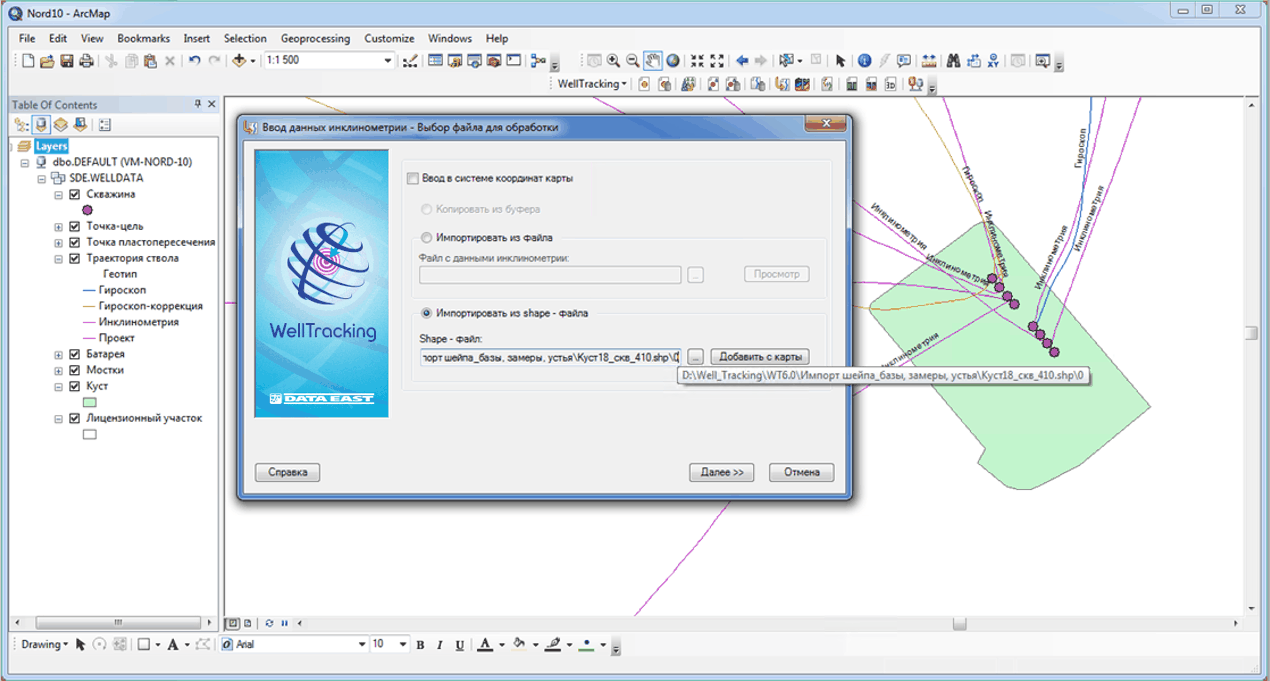

Выберите траекторию и закройте диалог Выберите объект нажатием на кнопку ОК. В диалоге будет указан путь к shape-файлу, его название и FID (уникальный идентификатор) выбранной траектории.

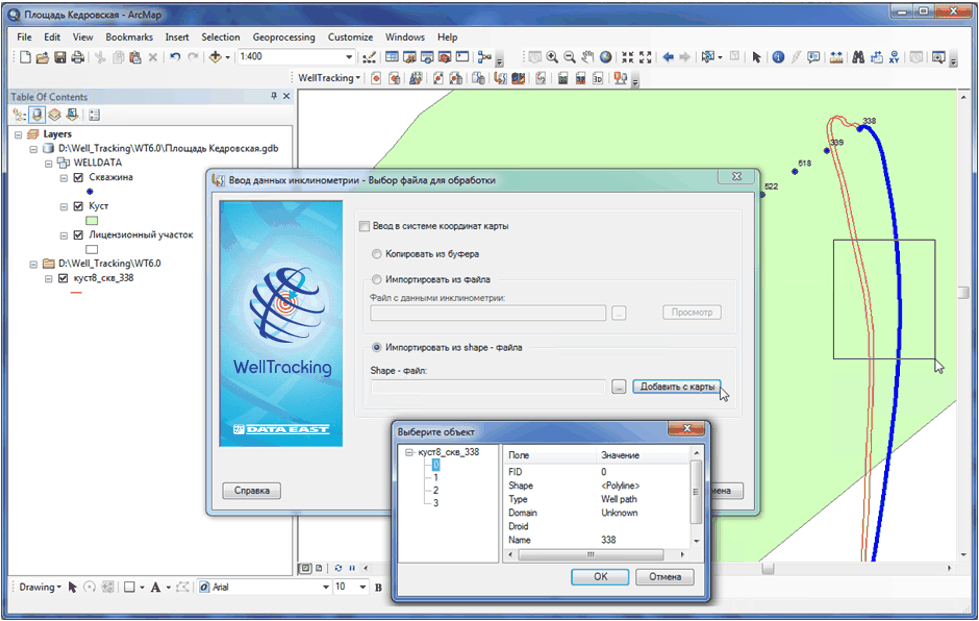

Если  в вашем проекте есть траектории стволов в формате shape-файлов, которые вы хотите импортировать в БГД WellTracking, то осуществить импорт вам поможет опция Добавить с карты.





Заполнив диалог шага 1, по кнопке Далее перейдите к шагу выбора устья скважины.







*****
