Шаг 2. Создание геометрии лицензионного участка.

На этом этапе определяем способ формирования геометрии объекта и устанавливаем её.

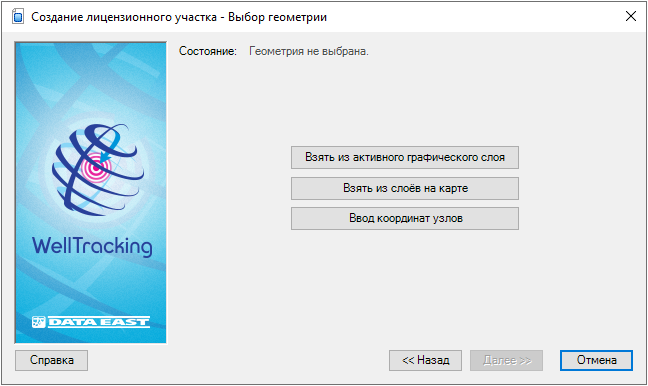

Приложение WellTracking предлагает вниманию пользователя несколько команд для задания формы лицензионного участка:

• Взять из активного графического слоя;

• Взять из слоев на карте;

• Ввод координат узлов.

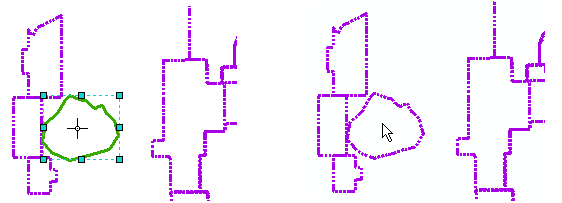

• Для того чтобы  построить геометрию объекта в графическом слое, нажмите на кнопку Взять из активного графического слоя. Теперь на карте укажите графический объект (курсор при попадании в область карты при этом примёт форму "прицела" ). После этого кнопка Далее станет доступна и можно переходить к шагу 3 (Редактированию атрибутов ). После отработки визарда исходный графический объект можно удалить.

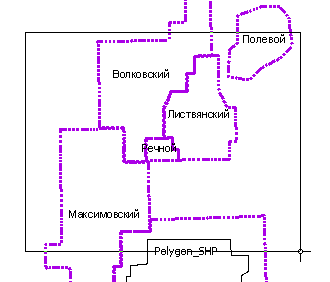

• Пользователь может задать геометрию создаваемого лицензионного участка не только из слоев базы данных WellTracking. Визард  распознает данные других форматов: шейп-файлы и классы объектов других баз данных, в случае, если их проекция совпадает с проекцией базы данных WellTracking. Нажмите на кнопку Взять из слоёв на карте. Теперь наведите курсор, имеющего форму "прицела" , на необходимый объект.  При необходимости можно трансформировать курсор в рамку и выбрать сразу группу объектов.

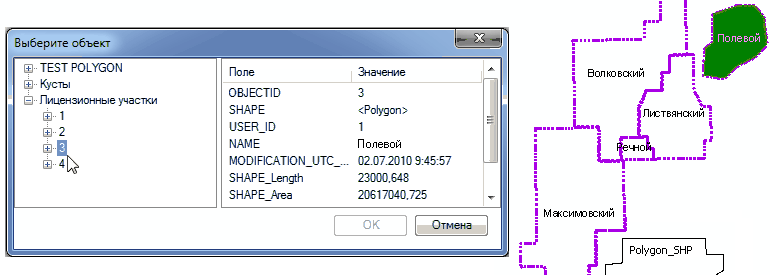

В случае если на этом месте присутствует несколько объектов, то система предложит уточнить выбор. Выбранный в списке Класс объектов Лицензионный участок  будет подсвечен в окне карты, а в дополнительном окне справа от него будет показана его семантика, что позволит пользователю выбрать нужный ему объект.





После того как выбор будет произведён,  изменится статус строки Состояние: Геометрия выбрана.



• Опция Ввод координат узлов предназначена для построения лицензионного участка заданием координат вершин вручную или из таблицы MS Excel.  В случае если проектная геометрия лицензионного участка представляет собой мультиобъект, т.е. состоит из нескольких полигонов, то для ее построения мы так же рекомендуем воспользоваться данной опцией.



Условие Ввод в системе координат карты позволяет вводить координаты в системе координат карты, которая может отличаться от СК базы геоданных. Если флажок не выставлен, то координаты объекта будут автоматически перепроецированы в систему координат базы геоданных.



Редактирование значений координат в строке осуществляется вручную или же при помощи меню, вызываемого нажатием правой клавиши мыши.



Кнопка Задать позволит вводить координаты узла щелчком по карте, а также последовательно отрисовывать нужный объект.

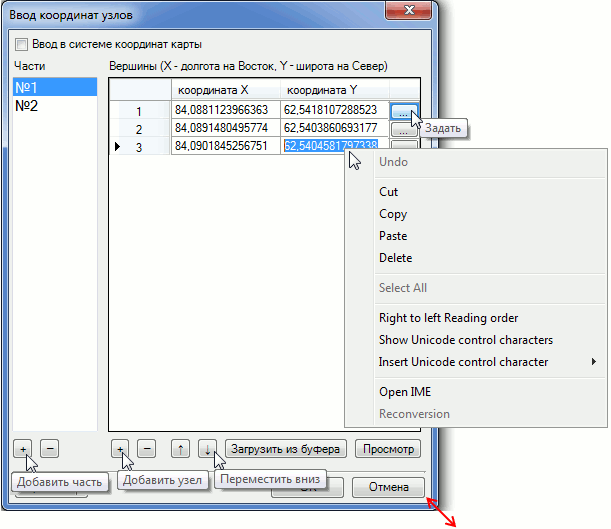

Диалог Ввод координат узлов состоит из двух частей. Слева находится окно ввода частей мультиобъекта, справа -  окно ввода координат вершин объекта.



Окно Части управляется двумя кнопками: - добавить часть, - удалить часть.



Управление вершинами объекта осуществляется при помощи кнопок   - добавить узел, - удалить узел, - переместить узел вверх, - переместить узел вниз.

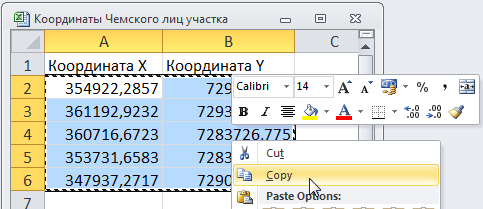

Опция Загрузка из буфера позволяет загружать координаты узлов из таблиц xls. Для этого следует создать таблицу с координатами узлов X,Y и  скопировать значения.

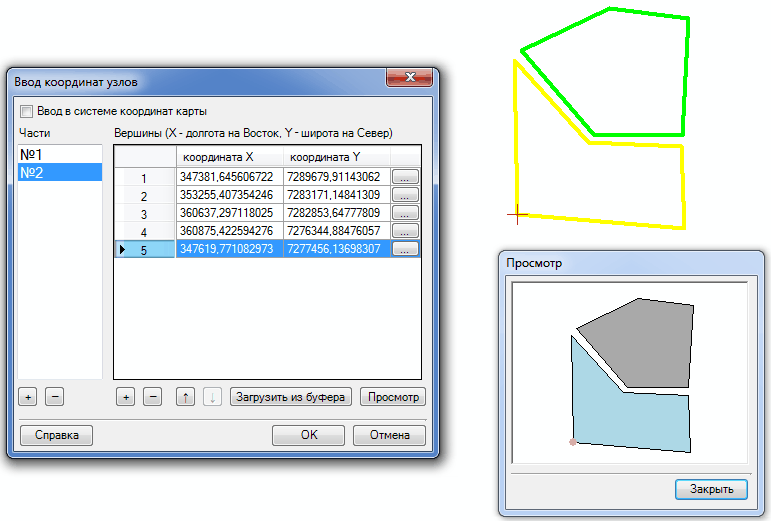

Нажмите на кнопку Загрузить из буфера и координаты из таблицы будут помещены в диалог. Скопированные строки будут выделены синим цветом. На карте появится желтый контур создаваемого объекта.



Если ваш участок состоит из нескольких частей, то на карте геометрия уже созданной части будет зеленой, а создаваемой части - желтой.





Горячие клавиши:



CTRL+N - добавить новый узел;

CTRL+C - копировать значение;

CTRL+V - вставить скопированное значение;

CTRL+UP - двигать несколько строк в таблице вверх;

CTRL+DOWN - двигать группу строк в таблице вниз.

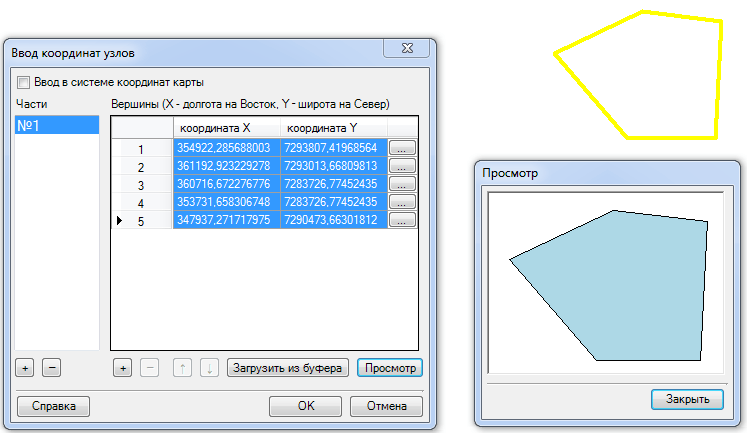

Вызовите окно предварительного просмотра объектов, нажав на кнопку Просмотр. Объект активной Части будет выделен голубым цветом, а построенный ранее - серым.

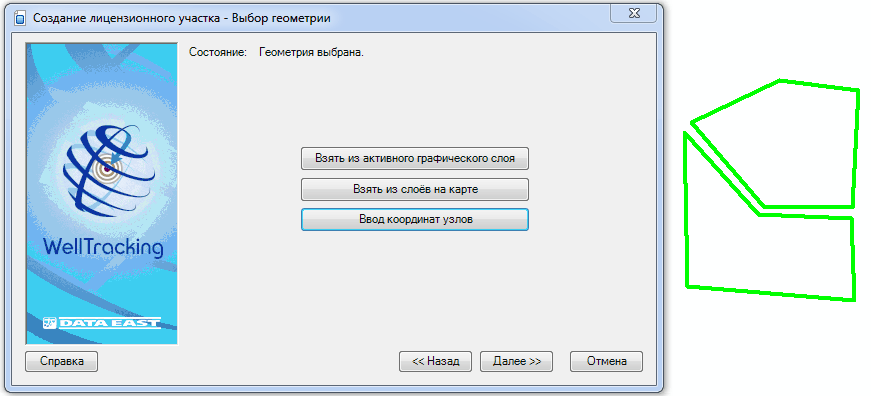

Нажмите на ОК, окно Ввод координат закроется, а на карте появится проектная геометрия участка, выделенная зеленым цветом.

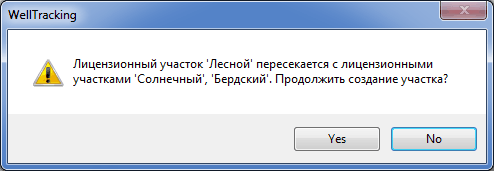

При пересечении границ лицензионных участков, имеющих статус "Актуальный", будет выдаваться следующее предупреждающее сообщение:





После того как выбор будет произведён,  изменится статус строки Состояние: Геометрия выбрана.



Кнопкой Назад вы возвращаетесь к вводу имени нового лицензионного участка.



По кнопке Далее перейдите к шагу редактирования атрибутов создаваемого лицензионного участка.



Кнопка Отмена закроет инструмент создания лицензионного участка.









*****
