Инструмент Расстояние от проекта до забоя

Инструмент Расстояние от проекта до забоя предназначен для контроля процесса бурения. С его помощью можно определить расстояние от проектных точек-целей и забоя до точек входа в пласт, а также от забоя до последней точки-цели.





Для каждой точки-цели можно выбрать пласт, до входа в который требуется выполнить измерение.





Пласты выбираются по наличию точек пластопересечений для данного ствола.

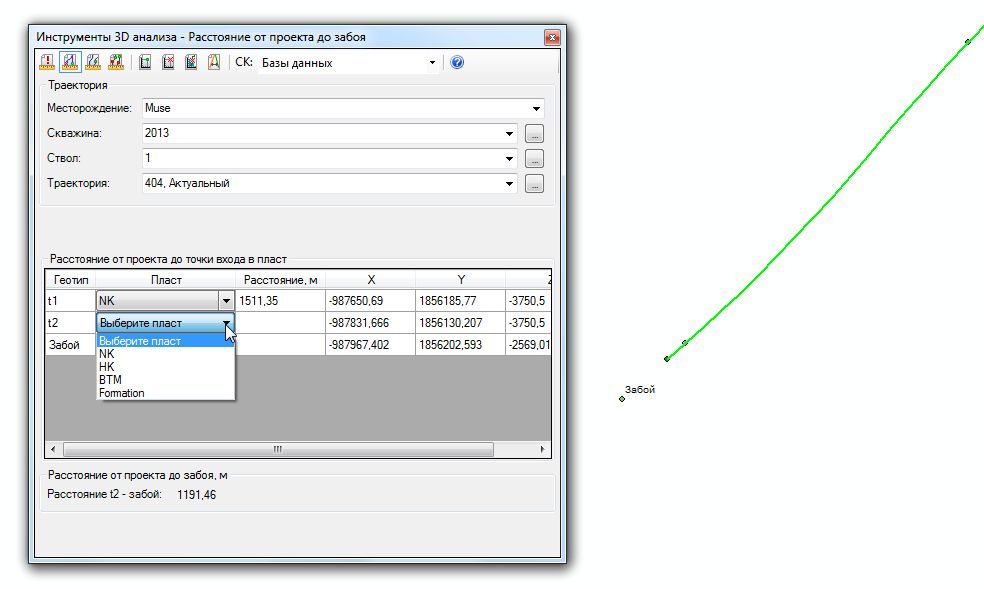

Задайте траекторию ствола из списков или же щелчком курсора по нужной траектории на карте. Выбранная кривая выделится зеленым цветом.



Диалог заполнится автоматически.



Координаты  точек-целей и забоя X, Y указываются в соответствии с математической моделью: X-долгота на Восток, Y- широта на Север. Координата Z показывает значение абсолютной глубины.



Все координаты можно скопировать в буфер обмена, а потом их поместить в текстовый редактор Notepad или программы Word и  Excel для дальнейшего использования.







*****
