Схема базы геоданных приложения WellTracking
1. Данные WellTracking
1. 1. Пространственные и другие тематические данные
1. 2. Данные инклинометрии
1. 3. Данные для генерации отчётов
1. 4. Данные для контроля доступа
1. 5. Конфигурационные данные
1. 6. Данные для сохранения свойств слоя
1. 7. Домены

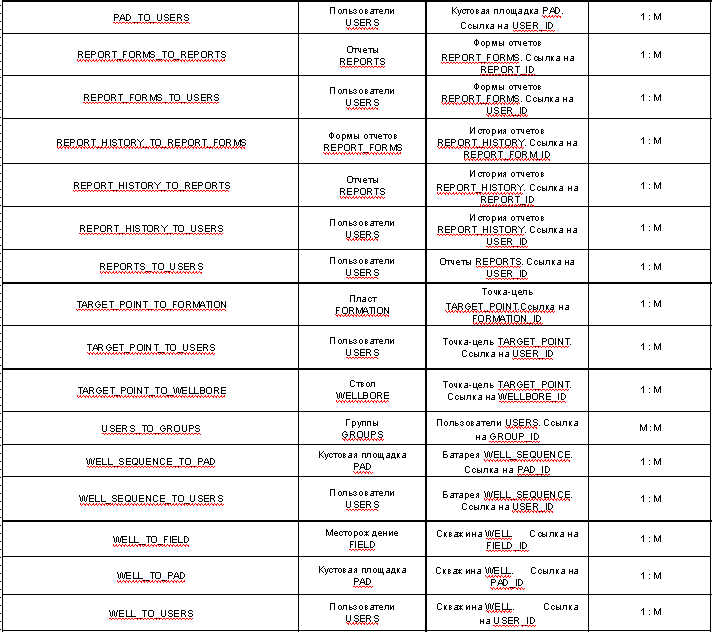

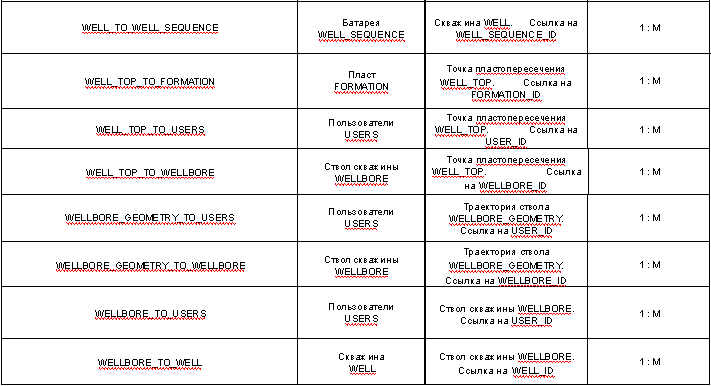

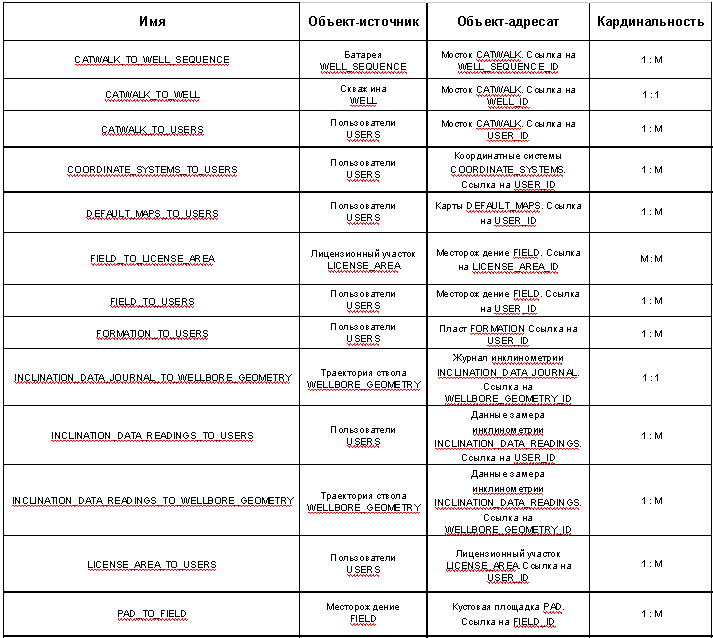

1. 8. Классы отношений
2. История изменения данных WellTracking
2. 1. История изменения Пространственных и других тематических данных
2. 2. История изменения Данных для контроля доступа
2. 3. История изменения Конфигурационных данных

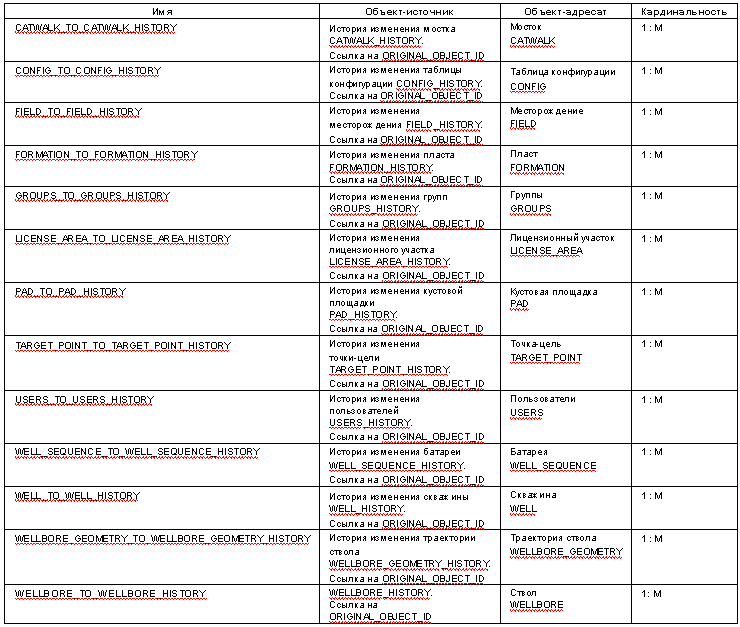

2. 4. Классы отношений истории изменения данных
1. Данные WellTracking
1. 1. Пространственные и другие тематические данные
LICENSE_AREA – Лицензионный участок
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор лицензионного участка |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
NAME
|
TEXT |
Название лицензионного участка |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
GEOTYPE |
LONG (домен LICENSE_AREA_GEOTYPE) |
Геотип лицензионного участка |
|
STATUS |
LONG (домен LICENSE_AREA_STATUS) |
Статус лицензионного участка |
|
SHAPE |
GEOMETRY |
Тип геометрии |
PAD – Кустовая площадка
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор куста |
|
USER_ID |
LONG |
Идентификатор пользователя.Ссылка на USER.OBJECTID |
|
NAME |
TEXT |
Название кустовой площадки |
|
MAGNETIC_CORRECTION |
DOUBLE |
Магнитная поправка |
|
FIELD_ID |
LONG |
Идентификатор месторождения. Ссылка на FIELD.OBJECTID |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
STATUS |
LONG (домен PAD_STATUS) |
Статус |
|
SHAPE |
GEOMETRY |
Тип геометрии |
CATWALK - Мостки
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор мостков |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
WELL_SEQUENCE_ID |
LONG |
Идентификатор батареи. Ссылка на WELL_SEQUENCE.OBJECTID |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
WELL_ID |
LONG |
Идентификатор скважины. Ссылка на WELL.OBJECTID |
|
SHAPE |
GEOMETRY |
Тип геометрии |
WELL – Скважина
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор скважины |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
WELL_NUMBER |
TEXT |
Номер скважины |
|
WELL_HEAD_NUMBER |
LONG |
Номер устья скважины на батарее |
|
FIELD_ID |
LONG |
Идентификатор месторождения. Ссылка на FIELD.OBJECTID |
|
PAD_ID |
LONG |
Идентификатор куста. Ссылка на PAD.OBJECTID |
|
WELL_SEQUENCE_ID |
LONG |
Идентификатор батареи. Ссылка на WELL_SEQUENCE.OBJECTID |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
STATUS |
LONG (домен WELL_STATUS) |
Состояние скважины |
|
RIG_SKIDDING |
DOUBLE |
Передвижка |
|
MRK_FLANGE |
DOUBLE |
Отметка фланца |
|
MRK_ROTOR |
DOUBLE |
Отметка ротора |
|
SHAPE |
GEOMETRY |
Тип геометрии |
TARGET_POINT – Точка - цель
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор точки-цели |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
FORMATION_ID |
LONG |
Идентификатор пласта. Ссылка на FORMATION.OBJECTID |
|
WELLBORE_ID |
LONG |
Идентификатор ствола. Ссылка на WELLBORE.OBJECTID |
|
GEOTYPE |
LONG (домен TARGET_POINT_GEOTYPE) |
Геотип точки-цели |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
STATUS |
LONG (домен WELL_STATUS) |
Статус |
|
SHAPE |
GEOMETRY |
Тип геометрии |
WELL_TOP – Точка пластопересечения
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор точки пластопересечения |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
FORMATION_ID |
LONG |
Идентификатор пласта. Ссылка на FORMATION.OBJECTID |
|
WELLBORE_ID |
LONG |
Идентификатор ствола. Ссылка на WELLBORE.OBJECTID |
|
DEPTH |
DOUBLE |
Глубина точки пластопересечения по стволу |
|
ABS_H |
DOUBLE |
Абсолютная глубина точки пластопересечения |
|
GEOTYPE |
LONG |
Геотип точки пластопересечения |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
SHAPE |
GEOMETRY |
Тип геометрии |
WELLBORE_GEOMETRY – Траектория ствола
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор траектории ствола |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
WELLBORE_ID |
LONG |
Идентификатор ствола. Ссылка на WELLBORE.OBJECTID |
|
STATUS |
LONG (домен WELLBORE_GEOMETRY_STATUS) |
Статус |
|
MEASUREMENT_DATE |
DATE |
Дата измерения |
|
GEOTYPE |
LONG (домен WELLBORE_GEOMETRY_GEOTYPE ) |
Геотип |
|
MAGNETIC_CORRECTION |
DOUBLE |
Магнитная поправка |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
MERIDIAN_CONVERGENCE |
DOUBLE |
Величина сближения меридианов |
|
SHAPE |
GEOMETRY |
Тип геометрии |
WELL_SEQUENCE - Батарея
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор батареи |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
WELL_SEQUENCE_NUM |
LONG |
Номер батареи |
|
ALTITUDE |
DOUBLE |
Высота батареи |
|
PAD_ID |
LONG |
Идентификатор куста. Ссылка на PAD.OBJECTID |
|
STATUS |
LONG (домен WELLROW_STATUS) |
Статус батареи |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
SHAPE |
GEOMETRY |
Тип геометрии |
WELLBORE – Ствол скважины
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор ствола |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
WELL_ID |
LONG |
Идентификатор скважины. Ссылка на WELL.OBJECTID |
|
WELLBORE_NUM |
LONG |
Номер ствола |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
STATUS |
LONG (домен WELLBORE_STATUS) |
Статус |
|
PROFILE |
LONG (домен WELLBORE_PROFILE) |
Профиль ствола |
|
PURPOSE |
LONG (домен WELLBORE_PURPOSE) |
Назначение ствола |
|
NAME |
TEXT |
Название ствола |
|
PILOT_NUM |
TEXT |
Номер пилотного ствола |
|
EMERGENCY_WELLBORE_NUM |
TEXT |
Номер аварийного ствола |
FIELD - Месторождение
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор месторождения |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
NAME |
TEXT |
Название месторождения |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
MAGNETIC_CORRECTION |
DOUBLE |
Магнитная поправка |
FORMATION - Пласт
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор пласта |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
FORMATION_NAME |
TEXT |
Название пласта |
|
DEPTH |
DOUBLE |
Абсолютная глубина залегания пласта |
|
CODE |
TEXT |
Код пласта |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
1. 2. Данные инклинометрии
INCLINATION_DATA_JOURNAL – Журнал инклинометрии
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор файла замера |
|
EXTENSION |
TEXT |
Расширение файла |
|
ORIGINAL_FILENAME |
TEXT |
Название файла-источника |
|
FILE_DATA |
BLOB |
Данные файла |
|
UTC_CREATION_TIME |
DATE |
Время создания файла |
|
WELLBORE_GEOMETRY_ID |
LONG |
Идентификатор траектории ствола. Ссылка на WELLBORE_GEOMETRY.OBJECTID |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
INCLINATION_DATA_READINGS - Данные замера инклинометрии
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор точки замера |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
WELLBORE_GEOMETRY_ID |
LONG |
Идентификатор траектории ствола. Ссылка на WELLBORE_GEOMETRY.OBJECTID |
|
INCL |
DOUBLE |
Угол отклонения от вертикали |
|
AZM |
DOUBLE |
Азимут |
|
DEPTH |
DOUBLE |
Глубина по стволу |
|
DX |
DOUBLE |
Смещение по X |
|
DY |
DOUBLE |
Смещение по Y |
|
ABS_H |
DOUBLE |
Абсолютная глубина |
1. 3. Данные для генерации отчётов
REPORT_FORMS – Формы отчётов
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор формы отчета |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
REPORT_ID |
LONG |
Идентификатор отчета. Ссылка на REPORT.OBJECTID |
|
REPORT_FORM |
BLOB |
Данные |
|
REPORT_FORM_TYPE |
TEXT |
Тип отчета (MS Word, MS Excel) |
|
FORM_NAME |
TEXT |
Название формы отчёта |
COORDINATE_SYSTEMS – Координатные системы
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор КС |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
NAME |
TEXT |
Название координатной системы |
|
DATA |
BLOB |
Данные (*.prj файл) |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
REPORT_HISTORY – История отчётов
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор файла истории отчета |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
REPORT_DESCRIPTION |
TEXT |
Описание отчёта |
|
REPORT_DATA |
BLOB |
Данные отчёта |
|
REPORT_FORM_ID |
LONG |
Идентификатор формы отчета. Ссылка на REPORT_FORMS.OBJECTID |
|
REPORT_ID |
LONG |
Идентификатор отчета. Ссылка на REPORTS.OBJECTID |
REPORTS - Отчёты
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор отчетов |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
REPORT_NAME |
TEXT |
Название отчёта |
1. 4. Данные для контроля доступа
GROUPS – Группы пользователей
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор группы |
|
GROUPNAME |
TEXT |
Название группы |
|
COMMANDS |
BLOB |
Список доступных для выполнения команд |
USERS - Пользователи
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор пользователя |
|
USERNAME |
TEXT |
Имя пользователя |
|
PASSWORDHASH |
TEXT |
Пароль |
|
DESCRIPTION |
TEXT |
Описание пользователя |
1. 5. Конфигурационные данные
CONFIG – Таблица конфигурации
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор параметра |
|
PROPERTYNAME |
TEXT |
Название параметра |
|
PROPERTYVALUE |
TEXT |
Значение параметра |
DEFAULT_MAPS - Карты
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор карты |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
MAPNAME |
TEXT |
Название карты |
|
MAPDATA |
BLOB |
Данные (*.mxd файл) |
1. 6. Данные для сохранения свойств слоя
WellTrackingToCltemInfo - Таблица сохранения символики и параметров фильтрации
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор символики |
| ToCItemName | TEXT | Название источника данных, для которого сохраняются свойства |
| SettingCaption | TEXT | Название сохраняемого слоя или таблицы |
|
ToCItemInfo |
BLOB |
Свойства слоя |
1. 7. Домены
TARGET_POINT_GEOTYPE – Геотип точки- цели
Поля: TARGET_POINT .GEOTYPE. Тип полей LONG.
|
Код |
Описание |
|
-1 |
Не определено |
|
0 |
Т1 |
|
1 |
Т2 |
|
3 |
Забой |
|
4 |
Т3 |
|
5 |
Т4 |
|
6 |
Т5 |
|
7 |
Т6 |
|
8 |
Т7 |
|
9 |
Т8 |
|
10 |
Т9 |
|
11 |
Т10 |
|
12 |
Т11 |
|
13 |
Т12 |
WELL_STATUS – Статус скважины
Поля: TARGET_POINT.STATUS, WELL.STATUS. Тип полей LONG.
|
Код |
Описание |
|
-1 |
Не определено |
|
0 |
Проектная |
|
1 |
В бурении |
|
2 |
Действующая |
|
3 |
Ликвидированная |
|
4 |
Законсервированная |
PAD_STATUS – Статус куста
Поля: PAD.STATUS. Тип полей LONG.
|
Код |
Описание |
|
-1 |
Не определено |
|
0 |
Проектный |
|
1 |
В бурении |
|
2 |
Действующий |
|
3 |
Ликвидированный |
WELL_SEQUENCE_STATUS – Статус батареи
Поля: WELL_SEQUENCE.STATUS. Тип полей LONG.
|
Код |
Описание |
|
-1 |
Не определено |
|
0 |
Проектная |
|
1 |
Действующая |
WELLBORE_GEOMETRY_STATUS – Статус траектории ствола
Поля: WELLBORE_GEOMETRY.STATUS. Тип полей LONG.
|
Код |
Описание |
|
-1 |
Не определено |
|
0 |
Архивный |
|
1 |
Актуальный |
WELLBORE_GEOMETRY_GEOTYPE – Геотип траектории ствола
Поля: WELLBORE_GEOMETRY.GEOTYPE. Тип полей LONG.
|
Код |
Описание |
|
-1 |
Не определено |
|
0 |
Проектный |
|
1 |
Инклинометрия |
|
2 |
Гироскоп |
|
3 |
Гироскоп-коррекция |
|
4 |
Промежуточный замер |
|
5 |
План-программа |
WELLBORE_PROFILE – Профиль ствола
Поля: WELLBORE.PROFILE. Тип полей LONG.
|
Код |
Описание |
|
-1 |
Не определено |
|
0 |
Вертикальный |
|
1 |
Горизонтальный |
|
2 |
Наклонно-направленный |
WELLBORE_STATUS – Состояние ствола
Поля: WELLBORE.STATUS. Тип полей LONG.
|
Код |
Описание |
|
-1 |
Не определено |
|
0 |
Проектный |
|
1 |
В бурении |
|
2 |
Действующий |
|
3 |
Ликвидированный при аварии в бурении |
|
4 |
Ликвидированный по плану (после бурения) |
|
5 |
Ликвидированный в процессе эксплуатации |
|
6 |
Ликвидированный по окончанию эксплуатации |
|
7 |
Законсервированный |
|
8 |
Бездействующий |
|
9 |
Нагнетательный |
|
10 |
Наблюдательный |
WELLBORE_PURPOSE – Назначение ствола
Поля: WELLBORE.PURPOSE. Тип полей LONG.
|
Код |
Описание |
|
-1 |
Не определено |
|
0 |
Продуктивный |
|
1 |
Нагнетательный |
|
2 |
Разведочный |
|
3 |
Поисковый |
|
4 |
Контрольно-пьезометрический |
|
5 |
Пилотный |
|
6 |
Наблюдательный |
LICENSE_AREA_GEOTYPE – Геотип лицензионного участка
Поля: GEOTYPE. Тип полей LONG.
|
Код |
Описание |
|
-1 |
Не определено |
|
0 |
Лицензионный участок |
|
1 |
Горный отвод |
LICENSE_AREA_STATUS – Статус лицензионного участка
Поля: STATUS. Тип полей LONG.
|
Код |
Описание |
|
-1 |
Не определено |
|
0 |
Архивный |
|
1 |
Актуальный |
WELL_TOP – Геотип точки пластопересечения
Поля: WELL_TOP_GEOTYPE. Тип полей LONG.
|
Код |
Описание |
|
-1 |
Не определено |
|
0 |
Кровля |
|
1 |
Подошва |
1. 8. Классы отношений
2. История изменения данных WellTracking
2. 1. История изменения пространственных и других тематических данных
LICENSE_AREA_HISTORY – История изменения Лицензионного участка
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор истории изменения лицензионного участка |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
NAME
|
TEXT |
Название лицензионного участка |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
GEOTYPE |
LONG (домен LICENSE_AREA_GEOTYPE) |
Геотип лицензионного участка |
|
STATUS |
LONG (домен LICENSE_AREA_STATUS) |
Статус лицензионного участка |
|
EDITING_START_DATE |
DATE |
Дата начала изменения |
|
EDITING_END_DATE |
DATE |
Дата окончания изменения |
|
ORIGINAL_OBJECTID |
LONG |
Идентификатор лицензионного участка. Ссылка на LICENSE_AREA.OBJECTID |
|
SHAPE |
GEOMETRY |
Тип геометрии |
PAD_HISTORY – История изменения Кустовой площадки
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор истории изменения куста |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
NAME |
TEXT |
Название кустовой площадки |
|
MAGNETIC_CORRECTION |
DOUBLE |
Магнитная поправка |
|
FIELD_ID |
LONG |
Идентификатор месторождения. Ссылка на FIELD.OBJECTID |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
STATUS |
LONG (домен PAD_STATUS) |
Статус |
|
EDITING_START_DATE |
DATE |
Дата начала изменения |
|
EDITING_END_DATE |
DATE |
Дата окончания изменения |
|
ORIGINAL_OBJECTID |
LONG |
Идентификатор куста. Ссылка на PAD.OBJECTID |
|
SHAPE |
GEOMETRY |
Тип геометрии |
CATWALK_HISTORY - История изменения Мостков
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор истории изменения мостков |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
WELL_SEQUENCE_ID |
LONG |
Идентификатор батареи. Ссылка на WELL_SEQUENCE.OBJECTID |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
WELL_ID |
LONG |
Идентификатор скважины. Ссылка на WELL.OBJECTID |
|
EDITING_START_DATE |
DATE |
Дата начала изменения |
|
EDITING_END_DATE |
DATE |
Дата окончания изменения |
|
ORIGINAL_OBJECTID |
LONG |
Идентификатор мостков. Ссылка на CATWALK.OBJECTID |
|
SHAPE |
GEOMETRY |
Тип геометрии |
WELL_HISTORY – История изменения Скважины
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор истории изменения скважины |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
WELL_NUMBER |
TEXT |
Номер скважины |
|
WELL_HEAD_NUMBER |
LONG |
Номер устья скважины на батарее |
|
FIELD_ID |
LONG |
Идентификатор месторождения. Ссылка на FIELD.OBJECTID |
|
PAD_ID |
LONG |
Идентификатор куста. Ссылка на PAD.OBJECTID |
|
WELL_SEQUENCE_ID |
LONG |
Идентификатор батареи. Ссылка на WELL_SEQUENCE.OBJECTID |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
STATUS |
LONG (домен WELL_STATUS) |
Состояние скважины |
|
RIG_SKIDDING |
DOUBLE |
Передвижка |
|
MRK_FLANGE |
DOUBLE |
Отметка фланца |
|
MRK_ROTOR |
DOUBLE |
Отметка ротора |
|
EDITING_START_DATE |
DATE |
Дата начала изменения |
|
EDITING_END_DATE |
DATE |
Дата окончания изменения |
|
ORIGINAL_OBJECTID |
LONG |
Идентификатор скважины. Ссылка на WELL.OBJECTID |
|
SHAPE |
GEOMETRY |
Тип геометрии |
TARGET_POINT_HISTORY – История изменения Точки - цели
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор истории изменения точки-цели |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
FORMATION_ID |
LONG |
Идентификатор пласта. Ссылка на FORMATION.OBJECTID |
|
WELLBORE_ID |
LONG |
Идентификатор ствола. Ссылка на WELLBORE.OBJECTID |
|
GEOTYPE |
LONG (домен TARGET_POINT_GEOTYPE) |
Геотип точки-цели |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
STATUS |
LONG (домен WELL_STATUS) |
Статус |
|
EDITING_START_DATE |
DATE |
Дата начала изменения |
|
EDITING_END_DATE |
DATE |
Дата окончания изменения |
|
ORIGINAL_OBJECTID |
LONG |
Идентификатор точки-цели. Ссылка на TARGET_POINT.OBJECTID |
|
SHAPE |
GEOMETRY |
Тип геометрии |
WELL_TOP_HISTORY – История изменения Точки пластопересечения
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор истории изменения точки пластопересечения |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
FORMATION_ID |
LONG |
Идентификатор пласта. Ссылка на FORMATION.OBJECTID |
|
WELLBORE_ID |
LONG |
Идентификатор ствола. Ссылка на WELLBORE.OBJECTID |
|
DEPTH |
DOUBLE |
Глубина точки пластопересечения по стволу |
|
ABS_H |
DOUBLE |
Абсолютная глубина точки пластопересечения |
|
GEOTYPE |
LONG |
Геотип точки пластопересечения |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
EDITING_START_DATE |
DATE |
Дата начала изменения |
|
EDITING_END_DATE |
DATE |
Дата окончания изменения |
|
ORIGINAL_OBJECTID |
LONG |
Идентификатор точки пластопересечения. Ссылка на WELL_TOP.OBJECTID |
|
SHAPE |
GEOMETRY |
Тип геометрии |
WELLBORE_GEOMETRY_HISTORY – История изменения Траектории ствола
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор истории изменения траектории ствола |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
WELLBORE_ID |
LONG |
Идентификатор ствола. Ссылка на WELLBORE.OBJECTID |
|
STATUS |
LONG (домен WELLBORE_GEOMETRY_STATUS) |
Статус |
|
MEASUREMENT_DATE |
DATE |
Дата измерения |
|
GEOTYPE |
LONG (домен WELLBORE_GEOMETRY_GEOTYPE ) |
Геотип |
|
MAGNETIC_CORRECTION |
DOUBLE |
Магнитная поправка |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
MERIDIAN_CONVERGENCE |
DOUBLE |
Величина сближения меридианов |
|
EDITING_START_DATE |
DATE |
Дата начала изменения |
|
EDITING_END_DATE |
DATE |
Дата окончания изменения |
|
ORIGINAL_OBJECTID |
LONG |
Идентификатор траектории ствола. Ссылка на WELLBORE_GEOMETRY.OBJECTID |
|
SHAPE |
GEOMETRY |
Тип геометрии |
WELL_SEQUENCE_HISTORY - История изменения Батареи
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор истории изменения батареи |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
WELL_SEQUENCE_NUM |
LONG |
Номер батареи |
|
ALTITUDE |
DOUBLE |
Высота батареи |
|
PAD_ID |
LONG |
Идентификатор куста. Ссылка на PAD.OBJECTID |
|
STATUS |
LONG (домен WELLROW_STATUS) |
Статус |
|
EDITING_START_DATE |
DATE |
Дата начала изменения |
|
EDITING_END_DATE |
DATE |
Дата окончания изменения |
|
ORIGINAL_OBJECTID |
LONG |
Идентификатор батареи. Ссылка на WELL_SEQUENCE.OBJECTID |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
SHAPE |
GEOMETRY |
Тип геометрии |
WELLBORE_HISTORY – История изменения Ствола скважины
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор истории изменения ствола скважины |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
WELL_ID |
LONG |
Идентификатор скважины. Ссылка на WELL.OBJECTID |
|
WELLBORE_NUM |
LONG |
Номер ствола |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
STATUS |
LONG (домен WELLBORE_STATUS) |
Статус |
|
PROFILE |
LONG (домен WELLBORE_PROFILE) |
Профиль ствола |
|
PURPOSE |
LONG (домен WELLBORE_PURPOSE) |
Назначение ствола |
|
NAME |
TEXT |
Название ствола |
|
PILOT_NUM |
TEXT |
Номер пилотного ствола |
|
EMERGENCY_WELLBORE_NUM |
TEXT |
Номер аварийного ствола |
|
EDITING_START_DATE |
DATE |
Дата начала изменения |
|
EDITING_END_DATE |
DATE |
Дата окончания изменения |
|
ORIGINAL_OBJECTID |
LONG |
Идентификатор ствола скважины. Ссылка на WELLBORE.OBJECTID |
FIELD_HISTORY - История изменения Месторождения
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор истории изменения месторождения |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
NAME |
TEXT |
Название месторождения |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
MAGNETIC_CORRECTION |
DOUBLE |
Магнитная поправка |
|
EDITING_START_DATE |
DATE |
Дата начала изменения |
|
EDITING_END_DATE |
DATE |
Дата окончания изменения |
|
ORIGINAL_OBJECTID |
LONG |
Идентификатор месторождения. Ссылка на FIELD.OBJECTID |
FORMATION_HISTORY - История изменения Пласта
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор истории изменения пласта |
|
USER_ID |
LONG |
Идентификатор пользователя. Ссылка на USER.OBJECTID |
|
FORMATION_NAME |
TEXT |
Название пласта |
|
DEPTH |
DOUBLE |
Абсолютная глубина залегания пласта |
|
CODE |
TEXT |
Код пласта |
|
MODIFICATION_UTC_TIME |
DATE |
Дата последнего изменения |
|
EDITING_START_DATE |
DATE |
Дата начала изменения |
|
EDITING_END_DATE |
DATE |
Дата окончания изменения |
|
ORIGINAL_OBJECTID |
LONG |
Идентификатор пласта. Ссылка на FORMATION.OBJECTID |
2. 2. История изменения данных для контроля доступа
GROUPS_HISTORY – История изменения Группы пользователей
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор истории изменения группы |
|
GROUPNAME |
TEXT |
Название группы |
|
COMMANDS |
BLOB |
Список доступных для выполнения команд |
|
EDITING_START_DATE |
DATE |
Дата начала изменения |
|
EDITING_END_DATE |
DATE |
Дата окончания изменения |
|
ORIGINAL_OBJECTID |
LONG |
Идентификатор группы. Ссылка на GROUPS.OBJECTID |
USERS_HISTORY - История изменения Пользователя
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор истории изменения пользователя |
|
USERNAME |
TEXT |
Имя пользователя |
|
PASSWORDHASH |
TEXT |
Пароль |
|
DESCRIPTION |
TEXT |
Описание пользователя |
|
EDITING_START_DATE |
DATE |
Дата начала изменения |
|
EDITING_END_DATE |
DATE |
Дата окончания изменения |
|
ORIGINAL_OBJECTID |
LONG |
Идентификатор пользователя. Ссылка на USERS.OBJECTID |
2. 3. История изменения Конфигурационных данных
CONFIG_HISTORY – История изменения Таблицы конфигурации
|
Поле |
Тип поля |
Описание |
|
OBJECTID |
OBJECTID |
Идентификатор истории изменения параметра |
|
PROPERTYNAME |
TEXT |
Название параметра |
|
PROPERTYVALUE |
TEXT |
Значение параметра |
|
EDITING_START_DATE |
DATE |
Дата начала изменения |
|
EDITING_END_DATE |
DATE |
Дата окончания изменения |
|
ORIGINAL_OBJECTID |
LONG |
Идентификатор параметра. Ссылка на CONFIG.OBJECTID |
2. 4. Классы отношений Истории изменения данных WellTracking
*****
