Загрузка символов из TAB файлов

Инструмент "Загрузить символы из TAB" позволяет импортировать символы из TAB файлов в ArcGIS. После отработки инструмента легенду TAB файлов можно добавить в таблицу содержания ArcMap.



Запуск инструмента из ArcMap

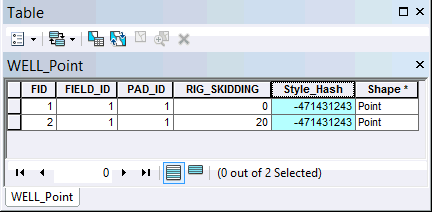

Инструмент применим только для данных, в которых есть поле Style_Hash, т.е. данные должны быть сконвертированы из формата TAB с помощью TAB Reader 5.

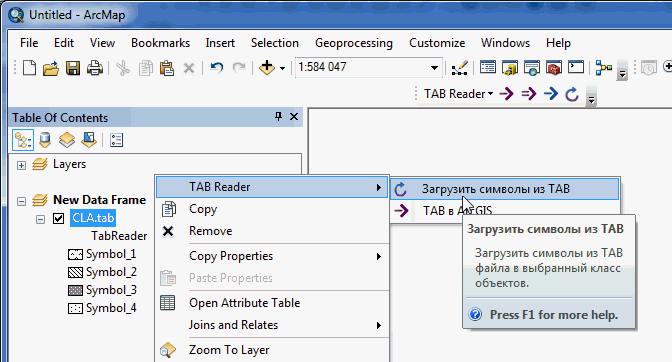

В таблице содержания ArcMap выделите нужный слой, откройте его контекстное меню и выберите TAB Reader -> Загрузить символы из ТАВ.

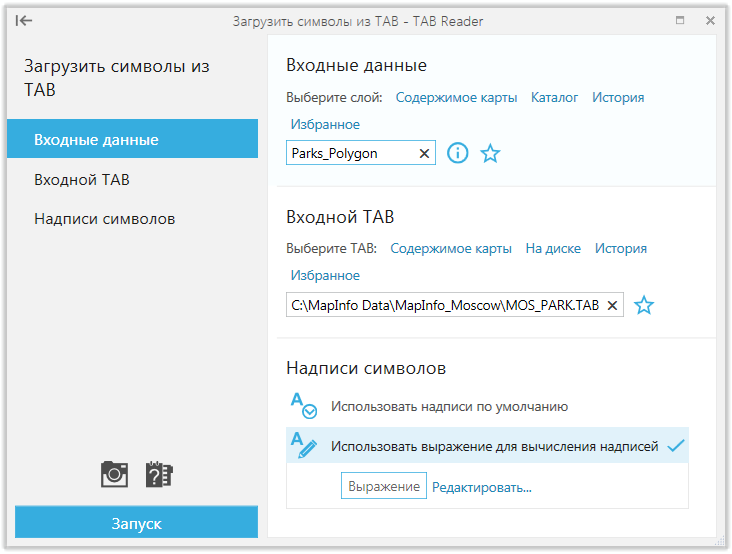

Появится диалоговое окно инструмента.







Входные данные



Для выбора входных данных доступны следующие опции:



• Содержимое карты

Позволяет выбрать нужный слой из списка слоев текущей карты.



• Каталог

Позволяет выбрать необходимый набор данных с помощью Каталога.



• История

Позволяет выбрать необходимый набор данных из списка ранее использовавшихся данных.



• Избранное

Позволяет выбрать необходимый набор данных для загрузки символов из списка Избранное.





Входной ТАВ



TAB файл, из которого будут загружены символы, можно задать следующими способами:



• Содержимое карты

Позволяет выбрать входной ТАВ файл из списка слоев текущей карты.



• На диске

Позволяет выбрать входной TAB файл среди файлов, хранящихся на диске.



• История

Позволяет выбрать входной TAB файл из списка ранее использовавшихся данных.



• Избранное

Позволяет выбрать входной TAB файл из списка избранных файлов.

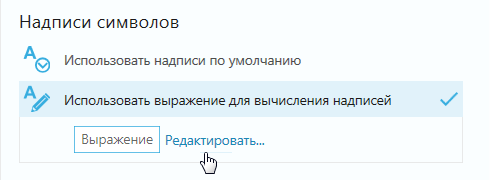

Надписи символов





• Использовать надписи по умолчанию

При выборе этой опции надписи будут иметь вид по умолчанию: Symbol_1, Symbol_2,...



• Использовать выражение для вычисления надписей

Сложные надписи можно создать при помощи стандартного диалога Редактора выражений, вызываемого кнопкой "Редактировать...".







Запустите процесс загрузки символов из ТАВ файла, нажав на кнопку "Запуск".
